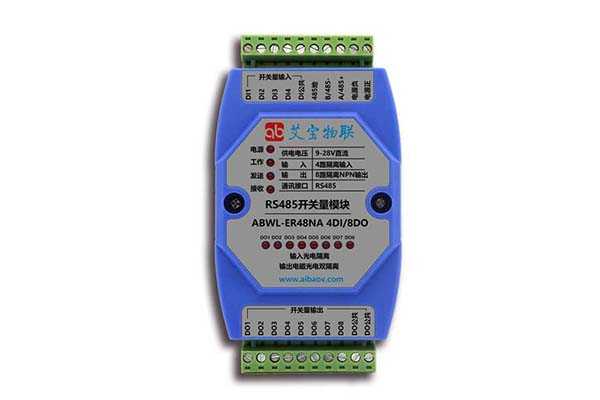

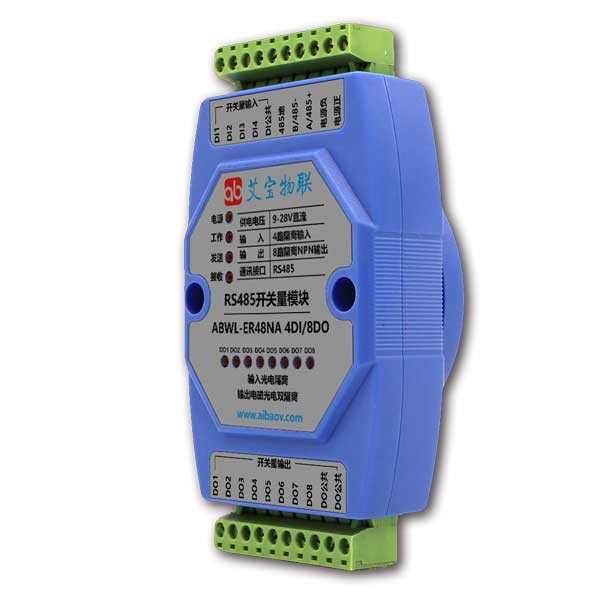

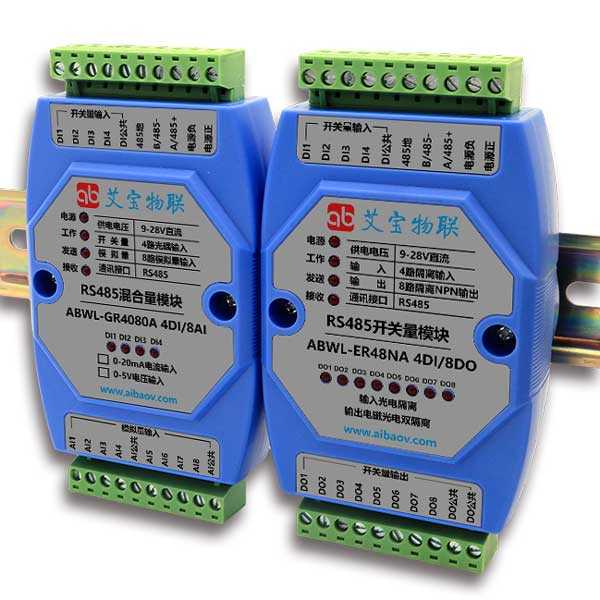

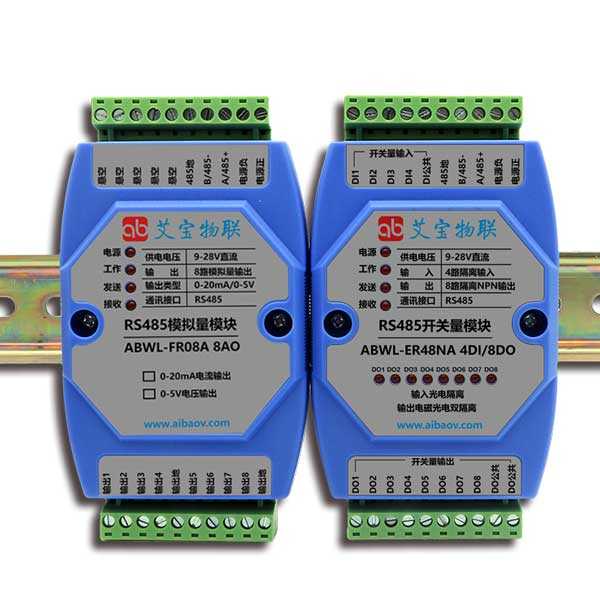

產品系列:ABWL-ER48NA
【工作電源】 |
---|
工作電源:直流9~28V |
最大功耗:1W |
保護措施:防反接,過壓保護,過流自恢復保護, ESD 保護,防浪涌 |
【開關量輸入】 |
---|
輸入通道:4路光耦隔離輸入(內部干接點,需要電壓驅動) |
輸入極性:共陰或共陽輸入(極性自動適應) |
節點支持:干接點、濕接點、共陽、共陰 |
輸入范圍:高電平(數字1):7.5V -30V,低電平(數字0):0V - 1V |
輸入阻抗:大于1K? |
隔離電壓:2500V |
【NPN型開關量輸出】 |
---|
輸出通道:8路隔離NPN輸出 |
最大負載電壓:直流50V |
最大負載電流:直流100mA |
隔離電壓:2500V |
【通信接口】 |
---|
通訊協議:MODBUS-RTU |
接口保護:15KV ESD保護,1500V隔離保護 |
波 特 率:1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps. |
校 驗 位:無校驗、偶校驗、奇校驗 |
默認參數:9600,8,N,1(波特率和校驗位可修改) |
【模塊指示燈定義】 |
---|
電源:電源狀態指示,常亮/供電正常 |
工作:模塊工作指示,模塊正常工作時周期閃爍 |
發送:當模塊發送數據時閃爍 |
接收:當模塊收到數據時閃爍 |
DI1~DI4:開關量輸入指示,亮起/開關量輸入為1 |
DO1~DO4:開關量輸出指示,亮起/開關量輸出為1 |
【系統參數】 |
---|
模塊尺寸:104mm x 72mm x 26mm |
安裝方式:工業級塑料外殼、35mm DIN導軌安裝 |
工作環境:溫度:-40~85℃ 濕度:0-95%,不冷凝 |
【RS485總線連接】 |
---|
艾寶物聯的RS485系列產品,具有標準RS485總線接口,采用差分信號邏輯。邏輯"1"以?xún)删€(xiàn)間的電壓差為+(2~6)V表示;邏輯"0"以?xún)删€(xiàn)間的電壓差為-(2~6)V表示。RS485設備組網連接非常簡單,只需要將設備正端和負端并接入總線即可;當其通信距離較長時應該特別注意網絡(luò )拓撲,RS485網絡(luò )拓撲一般采用終端匹配的總線型結構,不支持環形或星型網絡(luò ),從總線到每個節點的引線長度應盡可能短,以便使引出線中的反射信號對總線信號的影響最低。 |
|
【干接點接線圖】 |
---|
|
【共陽極濕接點接線圖】 |
---|
|
【共陰極濕接點接線圖】 |
---|
|
【NPN型晶體管信號接線圖】 |
---|
|
【PNP型晶體管信號接線圖】 |
---|
|

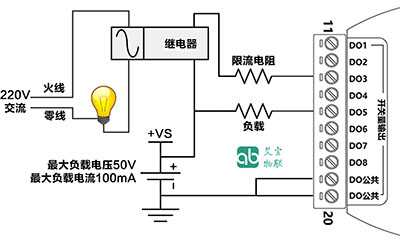

【NPN型開關量輸出接線圖】 |
---|
|
開關量輸入 | 說明 |
---|---|
支持協議 | 標準Modbus RTU協議 |
寄存器16進制地址 | 0x201-0x204 |
寄存器10進制地址 | 513-516 |
地址空間 | 1x |
寄存器個數 | 4個,分別對應DI1-DI4 |
功能碼:2 |
讀開關量輸入,例如設備地址為1時,讀513-516四個開關量輸入的狀態,返回0x08,即DI4有信號輸入: Tx:01 02 02 01 00 04 29 B1 Rx:01 02 01 08 A0 4E |
開關量輸出 | 說明 |
---|---|
支持協議 | 標準Modbus RTU協議 |
寄存器16進制地址 | 0x101-0x108 |
寄存器10進制地址 | 257-264 |
地址空間 | 0x |
寄存器個數 | 8個,分別對應DO1-DO8 |
功能碼:1 |
讀開關量輸出,例如設備地址為1時,讀257-260四個開關量輸出的狀態,返回0x08,即DO4閉合: Tx:01 01 01 01 00 04 6D F5 Rx:01 01 01 08 50 4E |
功能碼:5 |
寫單個開關量輸出,例如設備地址為1時,寫257地址,使DO1閉合: Tx:01 05 01 01 FF 00 DC 06 Rx:01 05 01 01 FF 00 DC 06 |
功能碼:15 |
寫多個開關量輸出,例如設備地址為1時,寫257地址,使DO1閉合: Tx:01 0F 01 01 00 01 01 01 D3 46 Rx:01 0F 01 01 00 01 C4 37 例如寫257-260地址,使DO1-DO4閉合: TX:01 0F 01 01 00 04 01 0F 42 83 RX:01 0F 01 01 00 04 04 34 |
DO上電初始態 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,開關量輸出的上電初始狀態,默認全0,只對開關量輸出起作用。 |
寄存器地址 | 16進制:0x500,10進制:1280 |
地址空間 | 4x |
寄存器個數 | 1個,返回數據的bit0-bit7分別對應DO1-DO8 |
功能碼:3 |
讀指令: 01 03 05 00 00 01 84 C6 01 03 02 00 00 B8 44 |
功能碼:6 |
寫指令,寫入0x0D,即DO2上電斷開,其余閉合: 01 06 05 00 00 0D 48 C3 01 06 05 00 00 0D 48 C3 |
功能碼:16 |
寫指令: 01 10 05 00 00 01 02 00 0D 32 95 01 10 05 00 00 01 01 05 |
設備地址 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,MODBUS RTU設備地址,設備地址范圍1-255,其中:247地址為模塊保留地址,不能設置; 0地址為廣播地址,不能設置。 |
寄存器地址 | 16進制:0x501,10進制:1281 |
地址空間 | 4x |
寄存器個數 | 1個,數據低8位有效 |
功能碼:3 |
讀指令: TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84 |
功能碼:6 |
單寫指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07 |
功能碼:16 |
多寫指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5 |
波特率校驗 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來修改串口波特率和校驗位。設備地址和波特率兩個寄存器可同時寫。波特率和校驗更改后,即刻生效,而且模塊不返回數據。 |
寄存器地址 | 16進制:0x502,10進制:1282 |
地址空間 | 4x |
寄存器個數 |
1個,數據格式如下: 低字節波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字節校驗: 無校驗None:0 奇校驗Odd:1 偶校驗Even:2 無校驗:其他 |
功能碼:3 |
讀指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45 |
功能碼:6 |
單寫指令,波特率修改為115200 TX:01 06 05 02 00 07 59 07 |
功能碼:16 |
多寫指令,修改波特率為9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校驗同時設置,地址3,奇校驗,波特率115200: 01 10 05 01 00 02 04 00 03 01 07 BD 61 |
設備資源描述 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來描述設備的資源,比如:4AI/4DO。 |
寄存器地址 | 16進制:0x503,10進制:1283 |
地址空間 | 4x |
寄存器個數 | 10個 |
功能碼:3 | 讀指令:TX:01 03 05 03 00 0A 35 01 |
設備序列號 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來讀取設備的唯一序列號。 |
寄存器地址 | 16進制:0x504,10進制:1284 |
地址空間 | 4x |
寄存器個數 | 2個 |
功能碼:3 | 讀指令:TX:01 03 05 04 00 02 85 06 |
設備型號 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來讀取設備的型號。 |
寄存器地址 | 16進制:0x505,10進制:1285 |
地址空間 | 4x |
寄存器個數 | 10個 |
功能碼:3 | 讀指令:TX:01 03 05 05 00 0A D5 00 |
設備硬件版本 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來讀取設備的硬件版本號。 |
寄存器地址 | 16進制:0x506,10進制:1286 |
地址空間 | 4x |
寄存器個數 | 3個 |
功能碼:3 | 讀指令:TX:01 03 05 06 00 03 E5 06 |
設備軟件版本 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來讀取設備的軟件版本號。 |
寄存器地址 | 16進制:0x507,10進制:1287 |
地址空間 | 4x |
寄存器個數 | 3個 |
功能碼:3 | 讀指令:TX:01 03 05 07 00 03 B4 C6 |
設備尋呼地址 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來尋呼設備,進入快速配置模式。寫入AIBAOWULIAN9600,波特率初始化為9600,8N1;寫入AIBAOWULIAN,恢復之前波特率。不返回數據。 |
寄存器地址 | 16進制:0x508,10進制:1288 |
地址空間 | 4x |
寄存器個數 | 8個 |
設備閃燈 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,閃燈寄存器,寫入閃燈次數,設備的工作燈閃爍相應的次數??捎脕?lái)查找設備。 |
寄存器地址 | 16進制:0x509,10進制:1289 |
地址空間 | 4x |
寄存器個數 | 1個 |
功能碼:6 |
寫指令,閃燈16次: TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8 |
功能碼:16 |
寫指令,閃燈1次: TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07 |
