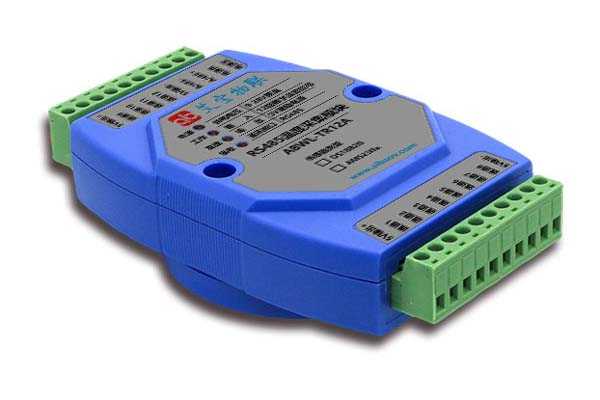

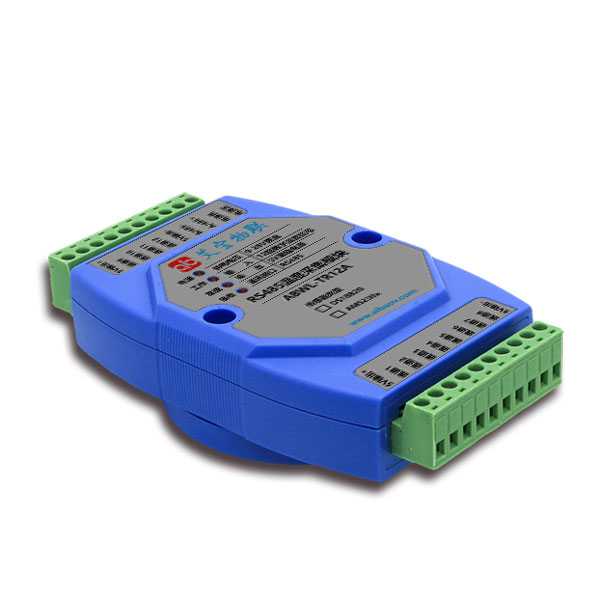

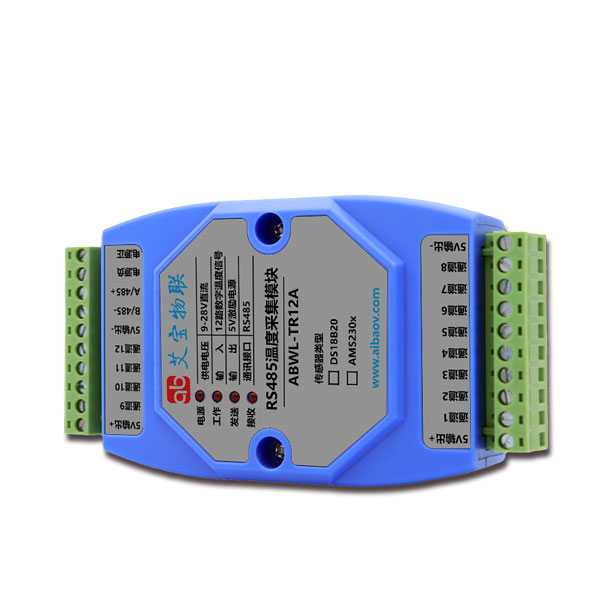

產品系列:ABWL-TR12BA
【工作電源】 |
---|
工作電源:直流9~28V |
最大功耗:1W |
保護措施:防反接,過壓保護,過流自恢復保護, ESD 保護,防浪涌 |

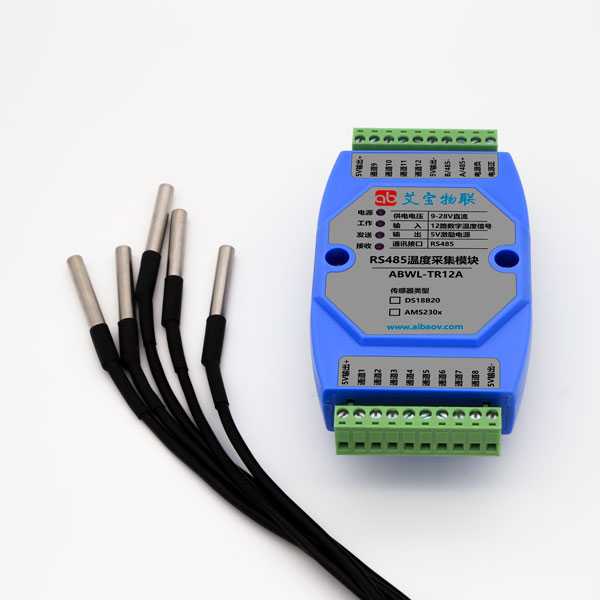

【DS18B20溫度采集】 |
---|
輸入通道:12路溫度采集 |
溫度范圍:-55℃ ~ 125℃ |
測量精度:± 0.5℃ |
激勵電源:+5V |
輸入保護:過壓保護、反接保護 |
【通信接口】 |
---|
通訊協議:MODBUS-RTU |
接口保護:15KV ESD保護,1500V隔離保護 |
波 特 率:1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps. |
校 驗 位:無校驗、偶校驗、奇校驗 |
默認參數:9600,8,N,1(波特率和校驗位可修改) |
【模塊指示燈定義】 |
---|
電源:電源狀態指示,常亮/供電正常 |
工作:模塊工作指示,模塊正常工作時周期閃爍 |
發送:當模塊發送數據時閃爍 |
接收:當模塊收到數據時閃爍 |
【系統參數】 |
---|
模塊尺寸:104mm x 72mm x 26mm |

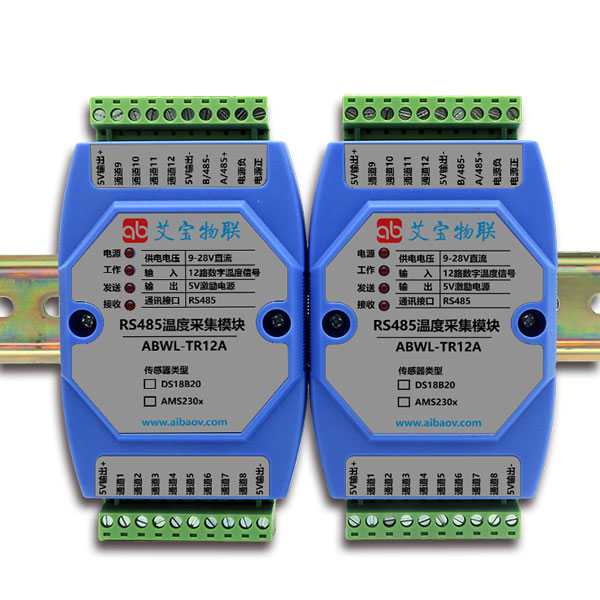

安裝方式:工業級塑料外殼、35mm DIN導軌安裝 |
工作環境:溫度:-40~85℃ 濕度:0-95%,不冷凝 |
【RS485總線連接】 |
---|
艾寶物聯的RS485系列產品,具有標準RS485總線接口,采用差分信號邏輯。邏輯"1"以?xún)删€(xiàn)間的電壓差為+(2~6)V表示;邏輯"0"以?xún)删€(xiàn)間的電壓差為-(2~6)V表示。RS485設備組網連接非常簡單,只需要將設備正端和負端并接入總線即可;當其通信距離較長時應該特別注意網絡(luò )拓撲,RS485網絡(luò )拓撲一般采用終端匹配的總線型結構,不支持環形或星型網絡(luò ),從總線到每個節點的引線長度應盡可能短,以便使引出線中的反射信號對總線信號的影響最低。 |
|

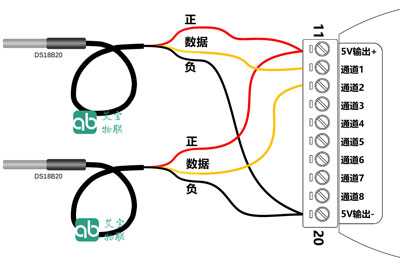

【熱電偶溫度接線圖】 |
---|
|
DS18B20溫度寄存器 | 說明 |
---|---|
支持協議 | 標準Modbus RTU協議 |
寄存器16進制地址 | 0x401-0x40C |
寄存器10進制地址 | 1025-1036 |
數值對應關系 | 數值除以10即為實際溫度。 |
地址空間 | 4x |
寄存器個數 | 12個,分別對應TB1-TB12 |
功能碼:3 |
實例,例如設備地址為1時,讀1025-1036十二個DS18B20的溫度數值:
Tx:01 03 04 01 00 0C 15 3F
Rx:01 03 18 00 F8 00 00 00 00 00 00 00 F9 00 00 00 00 00 00 01 01 00 00 00 00 00 00 E8 5C
通道1的返回數據為0x00F8,十進制為248,實際溫度為24.8℃。
通道4的返回數據為0x00F9,十進制為249,實際溫度為24.9℃。 通道8的返回數據為0x0101,十進制為257,實際溫度為25.7℃。 其余通道均為0。 |
設備地址 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,MODBUS RTU設備地址,設備地址范圍1-255,其中:247地址為模塊保留地址,不能設置; 0地址為廣播地址,不能設置。 |
寄存器地址 | 16進制:0x501,10進制:1281 |
地址空間 | 4x |
寄存器個數 | 1個,數據低8位有效 |
功能碼:3 |
讀指令: TX:01 03 05 01 00 01 D5 06 RX:01 03 02 00 01 79 84 |
功能碼:6 |
單寫指令 TX:01 06 05 01 00 02 59 07 RX:01 06 05 01 00 02 59 07 |
功能碼:16 |
多寫指令 TX:01 10 05 01 00 01 02 00 02 73 40 RX:01 10 05 01 00 01 50 C5 |
波特率校驗 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來修改串口波特率和校驗位。設備地址和波特率兩個寄存器可同時寫。波特率和校驗更改后,即刻生效,而且模塊不返回數據。 |
寄存器地址 | 16進制:0x502,10進制:1282 |
地址空間 | 4x |
寄存器個數 |
1個,數據格式如下: 低字節波特率 1200bps:0 2400bps:1 4800bps:2 9600bps:3 19200bps:4 38400bps:5 57600bps:6 115200bps:7 9600:其他 高字節校驗: 無校驗None:0 奇校驗Odd:1 偶校驗Even:2 無校驗:其他 |
功能碼:3 |
讀指令 TX:01 03 05 02 00 01 25 06 RX:01 03 02 00 03 F8 45 |
功能碼:6 |
單寫指令,波特率修改為115200 TX:01 06 05 02 00 07 59 07 |
功能碼:16 |
多寫指令,修改波特率為9600 TX: 01 10 05 02 00 01 02 00 03 B2 B3 地址、波特率、校驗同時設置,地址3,奇校驗,波特率115200: 01 10 05 01 00 02 04 00 03 01 07 BD 61 |
設備資源描述 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來描述設備的資源,比如:4AI/4DO。 |
寄存器地址 | 16進制:0x503,10進制:1283 |
地址空間 | 4x |
寄存器個數 | 10個 |
功能碼:3 | 讀指令:TX:01 03 05 03 00 0A 35 01 |
設備序列號 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來讀取設備的唯一序列號。 |
寄存器地址 | 16進制:0x504,10進制:1284 |
地址空間 | 4x |
寄存器個數 | 2個 |
功能碼:3 | 讀指令:TX:01 03 05 04 00 02 85 06 |
設備型號 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來讀取設備的型號。 |
寄存器地址 | 16進制:0x505,10進制:1285 |
地址空間 | 4x |
寄存器個數 | 10個 |
功能碼:3 | 讀指令:TX:01 03 05 05 00 0A D5 00 |
設備硬件版本 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來讀取設備的硬件版本號。 |
寄存器地址 | 16進制:0x506,10進制:1286 |
地址空間 | 4x |
寄存器個數 | 3個 |
功能碼:3 | 讀指令:TX:01 03 05 06 00 03 E5 06 |
設備軟件版本 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來讀取設備的軟件版本號。 |
寄存器地址 | 16進制:0x507,10進制:1287 |
地址空間 | 4x |
寄存器個數 | 3個 |
功能碼:3 | 讀指令:TX:01 03 05 07 00 03 B4 C6 |
設備尋呼地址 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,用來尋呼設備,進入快速配置模式。寫入AIBAOWULIAN9600,波特率初始化為9600,8N1;寫入AIBAOWULIAN,恢復之前波特率。不返回數據。 |
寄存器地址 | 16進制:0x508,10進制:1288 |
地址空間 | 4x |
寄存器個數 | 8個 |
設備閃燈 | 說明 |
---|---|
功能描述 | 標準Modbus RTU協議,閃燈寄存器,寫入閃燈次數,設備的工作燈閃爍相應的次數??捎脕?lái)查找設備。 |
寄存器地址 | 16進制:0x509,10進制:1289 |
地址空間 | 4x |
寄存器個數 | 1個 |
功能碼:6 |
寫指令,閃燈16次: TX:01 06 05 09 00 10 58 C8 RX:01 06 05 09 00 10 58 C8 |
功能碼:16 |
寫指令,閃燈1次: TX:01 10 05 09 00 01 02 00 0F B3 CD RX:01 10 05 09 00 01 D1 07 |
