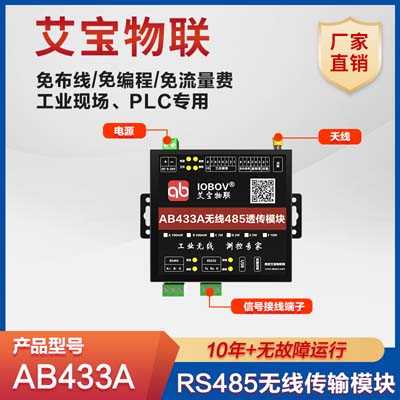

產品系列：AB433A
| 【產品介紹】 |
|---|
|

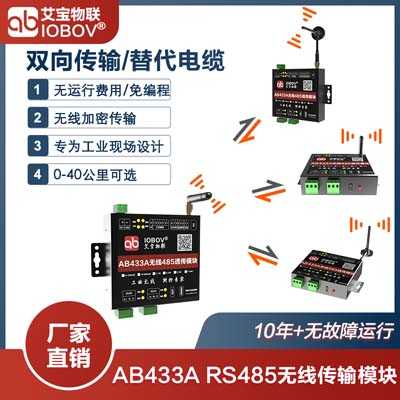

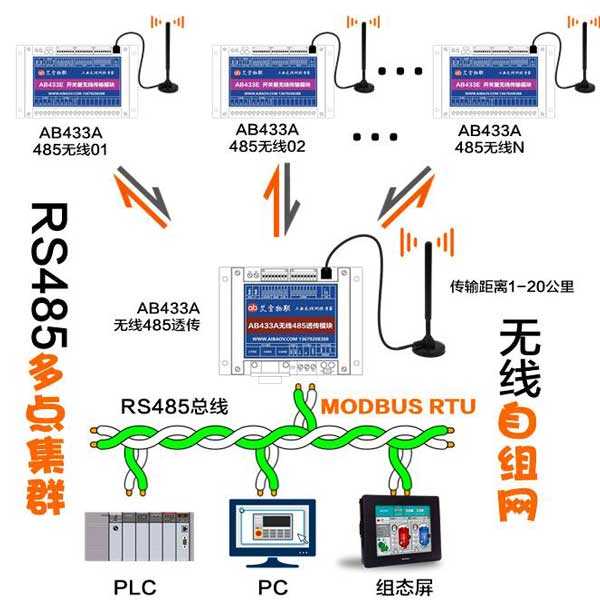

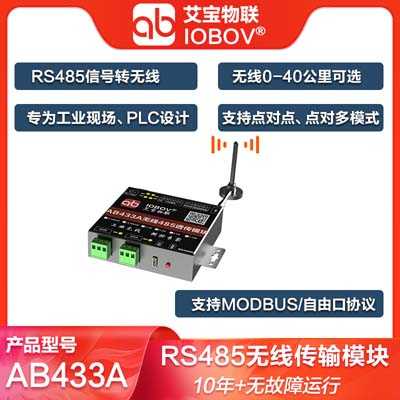

AB433A 485信號無線模塊具有 RS485 和 RS232 透傳功能?？梢怨ぷ髟邳c(diǎn)對點模式：將 A 點的RS485 或者 RS232 信號無線傳輸到 B 點， 同時可將 B 點的 RS485 或者 RS232 信號無線傳輸到 A 點。 也可以工作在點對多模式：實現A、B、C、D...點之間RS485和RS232信號的透傳。
AB433A 485信號無線模塊采用無線電數字加密通信技術，可替代連接電纜，大大降低企業人力物力成本，減少施工和維護難度。
 |
| 【主要特點】 |
|---|
| 無需通訊費用：433MHz屬于免申請使用頻段，終端之間自組網無線連接，不需要通訊費用。 |
| 免施工安裝：可代替連接電纜，傳輸距離遠，免去電纜施工的困擾。 |
| 免編程設計：無需編程，所有參數都可通過撥碼開關完成，使用方便，運行可靠。 |
| 繞射能力強：穿透繞射能力強，適用于復雜工業和生活環境。 |
| 自動糾錯：終端糾錯能力強，能主動糾正被干擾的數據包，大大提高傳輸可靠性。 |
| 傳輸數據加密：終端具有嚴密的加密和解密算法，增強數據傳輸的隱秘性。 |
| 【無線參數】 |
|---|
| 工作頻段：頻率范圍 425~450.5MHz。 |
| 信道數：信道數256個，易于實現多組模塊同時工作。 |
| 空中速率：8級可調（1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps）。 |
| 天線接口：標準SMA-K天線接口。 |
| 【電氣參數】 |
|---|
| 額定電源：DC9～24V。 |
| 電源保護：防反接、過壓，過流，短路。 |
| 處理器：工業級高性能嵌入式32位ARM處理器。 |
| 開關量輸入：4 /8/16路 直流 9V-24V 光電隔離輸入，具有過壓防反接保護。 |
| 開關量輸出：繼電器輸出（4/8/16 路，250VAC/30VDC 5A）可作為遙控，跳閘或告警。 |
| 接口波特率：300~115200bps。 |
| 校驗類型：奇校驗、偶校驗、無校驗。 |
| RS485接口：1 * 2 * 5.08 mm壓線方式。 |
| RS232接口：標準 DB9，孔式。 |
| 【結構特性】 |
|---|
| 長x寬x高：115x90x40mm。 |
| 安裝方式：導軌安裝或螺絲固定。 |
| 【環境適應性】 |
|---|
| 絕緣電壓：超過20MΩ 500VDC。 |
| 抗干擾度：通過快速脈沖群4kV測試（對電源和通訊端子）。 |
| 靜電測試：通過空氣放電8 kV測試。 |
| 工作溫度：工業級設計，-40-85℃。 |
| 【訂購信息】 |
|---|
|
訂購型號AB433A①②。其中： ①位置填寫點數資源，參見【點數資源】表格； ②位置填寫無線功率，參見【無線功率】表格 |
| 例如訂購型號AB433A1D表示：無線模塊具有RS232和RS485接口，自動二選一，同一時刻只能一個接口工作；無線功率2W，傳輸距離5km。 |
| 【點數資源】 |
|---|
| AB433A1x：無線模塊具有RS232和RS485接口，自動二選一，同一時刻只能一個接口工作。x代表功率代碼。 |
| 【無線功率】 |
|---|
| 功率代碼A：功率100mW，視距傳輸距離大于1km，建議0.5km。 |
| 功率代碼B：功率500mW，視距傳輸距離大于2km，建議1km。 |
| 功率代碼C：功率1W，視距傳輸距離大于3km，建議2km。 |
| 功率代碼D：功率2W，視距傳輸距離大于8km，建議5km。 |
| 功率代碼E：功率5W，視距傳輸距離大于15km，金屬機箱。 |
| 功率代碼F：功率10W，視距傳輸距離大于20km，金屬機箱。 |
