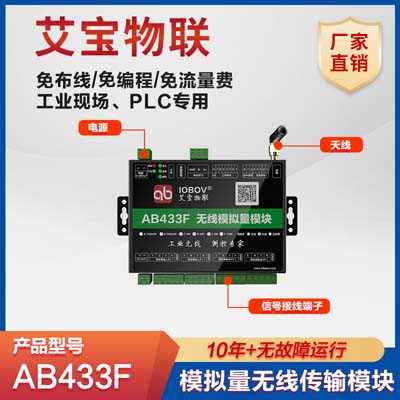

產品系列:AB433F
【產品介紹】 |
---|

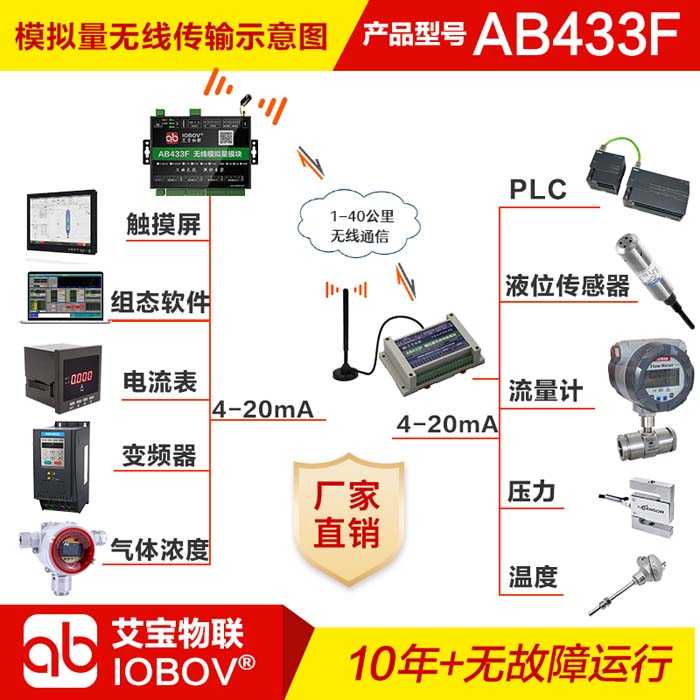

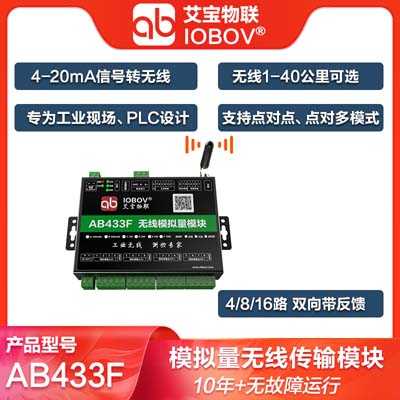

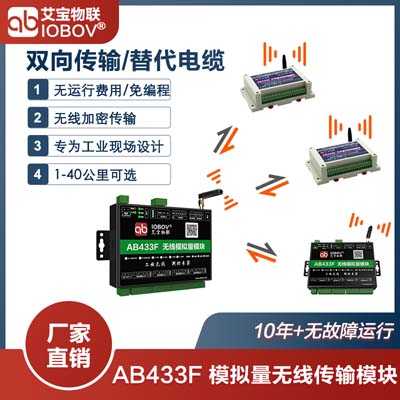

AB433F具有模擬量無線傳輸功能,支持4-20mA,0-5V或0-10V等傳感器信號??蓪點的模擬量信號無線傳輸到B點,同時可將B點的模擬量信號無線傳輸到A點??梢怨ぷ髟邳c(diǎn)對點模式:A和B兩個點之間互相透傳模擬量;也可以工作在點對多模式:A點同時和B點、C點、D點...之間無線透傳模擬量。AB433F無線終端采用無線電數字加密通信技術,抗干擾能力強,可替代電纜,無需挖溝布線,大大降低企業人力物力成本,減少施工和維護難度。 AB433F無線終端具有4/8/16/32路等多種模擬量輸入/輸出點數,點數可根據用戶需求自由配置。針對工業用戶,全工業級防雷設計,久經工業現場考驗,質量穩定可靠。免編程,撥碼開關即可設置所有工作參數。產品體積小巧,標準導軌安裝。廣泛應用于工業自動化、廠礦、電力、水利、環保、農業、交通、軍工、安防等領域。 |
【主要特點】 |
---|
無需通訊費用:433MHz屬于免申請使用頻段,終端之間自組網無線連接,不需要通訊費用。 |
免施工安裝:可代替連接電纜,傳輸距離遠,免去電纜施工的困擾。 |
免編程設計:無需編程,所有參數都可通過撥碼開關完成,使用方便,運行可靠。 |
繞射能力強:穿透繞射能力強,適用于復雜工業和生活環境。 |
自動糾錯:終端糾錯能力強,能主動糾正被干擾的數據包,大大提高傳輸可靠性。 |
傳輸數據加密:終端具有嚴密的加密和解密算法,增強數據傳輸的隱秘性。 |
高精度傳輸:精度可達0.1%,出廠前校準,傳輸可靠。 |
【無線參數】 |
---|
工作頻段:頻率范圍 425~450.5MHz。 |
信道數:信道數256個,易于實現多組模塊同時工作。 |
空中速率:8級可調(1.2、2.4、4.8、9.6、19.2、38.4、50、70kbps)。 |
天線接口:標準SMA-K天線接口。 |
【電氣參數】 |
---|
額定電源:DC9~24V。 |
電源保護:防反接、過壓,過流,短路。 |
處理器:工業級高性能嵌入式32位ARM處理器。 |
模擬量輸入:4-20mA或0-5V或者0-10V,具有過壓防反接保護。 |
模擬量輸出:4-20mA或0-5V或者0-10V。 |
【結構特性】 |
---|
長x寬x高:145x90x40mm。 |
安裝方式:導軌安裝或螺絲固定。 |
【環境適應性】 |
---|
絕緣電壓:超過20MΩ 500VDC。 |
抗干擾度:通過快速脈沖群4kV測試(對電源和通訊端子)。 |
靜電測試:通過空氣放電8 kV測試。 |
工作溫度:工業級設計,-40-85℃。 |
【訂購信息】 |
---|
訂購型號AB433F①②。其中: ①位置填寫點數資源,參見【點數資源】表格; ②位置填寫無線功率,參見【無線功率】表格 |
例如訂購型號AB433F1D表示:發送模塊4AI+4AO,接收模塊4AI+4AO;無線功率2W,傳輸距離5km。 |
【點數資源】 |
---|
AB433F1x:發送模塊4AI+4AO,接收模塊4AI+4AO。x代表功率代碼。 |
AB433F2x:發送4AI接收4AO。x代表功率代碼。 |
AB433F4x:發送8AI接收8AO。x代表功率代碼。 |
AB433F5x:發送16AI/接收16AO。x代表功率代碼。 |
【無線功率】 |
---|
功率代碼A:功率100mW,視距傳輸距離大于1km,建議0.5km。 |
功率代碼B:功率500mW,視距傳輸距離大于2km,建議1km。 |
功率代碼C:功率1W,視距傳輸距離大于3km,建議2km。 |
功率代碼D:功率2W,視距傳輸距離大于8km,建議5km。 |
功率代碼E:功率5W,視距傳輸距離大于15km,金屬機箱。 |
功率代碼F:功率10W,視距傳輸距離大于20km,金屬機箱。 |
