大型廠礦無線控制方案

項目背景

隨著經濟的高速發展，大型廠礦越來越多，大型廠礦都需要泵站和回水池。不過，泵站和回水池的距離一般較遠，甚至隔山而建。泵站需要根據回水池的狀態判斷自己是否工作，所以就需要在兩者之間建立控制連接。而傳統的有線連接存在如下的問題：

1. 距離太遠，最遠達到5KM，所以材料費用高，而且信號極易受到干擾；
2. 施工和維護難度大，有的中間隔著一座山或者河流，無法鋪設電纜；
3. 廠礦內部經常有大型機械經過，經常會(huì )毀壞鋪設的電纜。

項目方案

艾寶物聯的AB433F模擬量無線終端，可以完美解決以上問題，并可滿足客戶的需求。給回水池安裝一套AB433F無線終端，采集回水池的水位狀態，也就是4-20mA的模擬量輸入信號；給PLC控制中心安裝一套AB433F無線終端，1:1還原4-20mA水位信號。這樣就實現了水位狀態信號的遠距離無線傳輸。AB433F無線終端再把模擬量信號發送給PLC。PLC根據輸入狀態控制泵站的工作狀態，并把狀態實時顯示在監控中心。

艾寶物聯的方案使用無線替代了數公里的電纜，施工簡單，工作靈活可靠，不會(huì )有斷線故障，對大型廠礦的泵站和回水池控制來說是最佳方案。本方案只需要2套AB433F模擬量無線終端，即可滿足所有的需求。

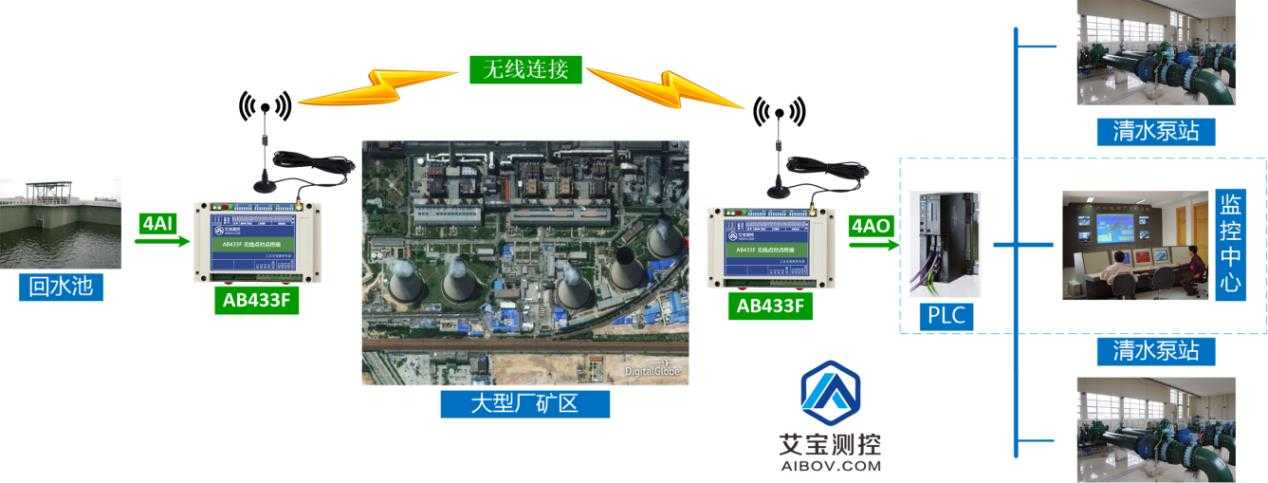

系統拓撲圖
