在工業自動控制系統中，數據的傳輸是實現自控的基礎，數據傳輸可以簡單地分為有線(包括架設電纜或租用電話專線)和無線(分為建立專用無線數據傳輸系統，或用GSM，CDMA等公用網絡(luò )信息平臺)兩種方式。
采用電纜布線通信方式不但布線麻煩、維護不方便、耗材極大，而且長距離造成的通信不穩定性大大增加(例如信號干擾、衰減)。尤其在高度分散性的工業控制系統，取而代之的無線通信方式，讓傳統布線方式所產生的問題迎刃而解。
無線通信方案主要有GPRS/CDMA和無線數傳無線RS485透傳終端通信兩大類。無線廣域網目前在我國有GPRS和CDMA兩種，應用場合不同。無線傳輸方式GPRS，CDMA的網絡(luò )都有移動、聯通建立和維護，所以運行費用高、初期投入小，但有信號覆蓋不全，尤其再偏遠山區，易受運營商牽制。
而使用艾寶物聯（http://playonthebeach.com/）的AB433A無線RS485透傳終端的話，可自己搭建專有無線網絡(luò )，頻段無干擾、免申請、運行費用低、控制簡單，可工作在點對點和點對多點模式，無盲區，不受運營商牽制，適合一定范圍內使用。AB433A無線RS485透傳終端廣泛應用在工業控制領域專網建設中，AB433A無線RS485透傳終端和常規傳輸設備的不同之處在于，它長期處于無人值守的的工作狀態，終端抗干擾能力強，散熱性佳，能適應在惡劣環境及電磁環境下長期工作，其工作溫度的范圍寬，全工業等級設計。
AB433A無線RS485透傳終端從產品結構到技術指標，及對環境指標的要求都要比常規數傳設備要高很多。用無線物聯網技術實現遠程數據采集、監視與控制，相對于架設專用電纜或光纜、租用電信專線等，具有造價低廉、施工快捷、運行可靠、維護簡單等優點。
本案例位于郊外，聯通移動信號覆蓋差，若敷設電纜則通過農田、硬化路面施工費用高。綜合現場條件和后期運營成本，最終采用AB433A無線RS485透傳終端和PLC配合控制。

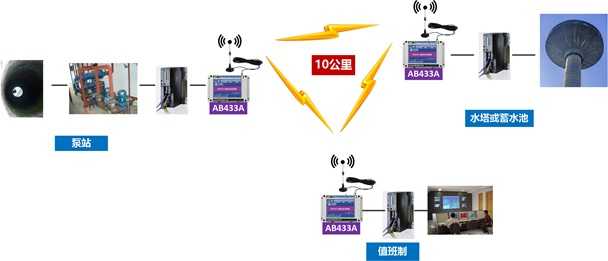

本工程采用遠距離AB433A無線RS485透傳終端進行通訊傳輸，由水源地控制箱AP1、供水水塔控制箱AP2、值班室顯示控制箱AP3組成，每個控制箱內都由用戶設備、AB433A無線RS485透傳終端、PLC三個主要部分組成。
水塔控制箱AP2負責采集處理水塔的水位、水壓、水塔上水管流速、水塔下水管流速數據，并將數據傳送至水源地控制箱AP1和值班室顯示控制箱AP3；水源地控制箱AP1負責接收水塔控制箱AP2和值班室顯示控制箱AP3數據，控制深水井泵的啟停，并將運參數反饋至值班室顯示控制箱AP3及故障指示燈；值班室的顯示控制箱AP3負責接收水塔控制箱AP2水塔水位、水壓、上下水管流速數據，和水源地控制箱AP1運行狀態及故障狀態數據并顯示，負責遠程手動控制水泵運行。
如果AP1的遠程/本地開關在本地位，則只有水源地控制箱AP1按鈕控制深井泵啟停；開關在遠程位則水塔側水位小于H低水泵啟動，水位大于H高水泵停止。顯示控制箱AP3自動/手動開關在手動位時，水塔控制箱AP2的水位、水壓、上下水管流速只在A(yíng)P3上顯示而不控制深井泵啟停；AP3上啟停按鈕通過遠程控制深井泵啟停。如水源地控制箱AP1內接觸器不吸合則反饋吸合故障報警，吸合而電機不轉則說明水泵已損壞或接線故障報警，電機吸合而上水管流速X上水管徑≤下水管流速X下水管徑則反饋水泵機械故障報警。熱繼電器脫扣反饋過載報警。AP1、AP2、AP3通訊不暢為通訊故障在各自控制箱上皆有顯示。系統采用的集散控制，為確保高可靠性；設有熱故障和門禁報警，實現無人職守；內置看門狗功能，實時檢測各端通訊是否正常，當異常時水泵自動停機，有水位、水壓雙重傳感避免水泵失控造成溢水事故。
性能參數：
經過實際運行證明，AB433A無線RS485透傳終端實現供水的遠程控制系統運行穩定，取得了滿意的效果。本系統可大大降低了操作人員的勞動強度，并改善了操作人員的工作環境。設備具有調試簡單、操作方便、使用安全、運行可靠、效率高、故障率低，實現了操作人在值班室對整個供水系統進行集中監控。同時由于軟硬件均采用模塊化結構，方便了工程技術人員的安裝、調試和維修，能帶來了很好的社會(huì )效益和經濟效益。
