安全門打開時自動報警PLC控制系統設計

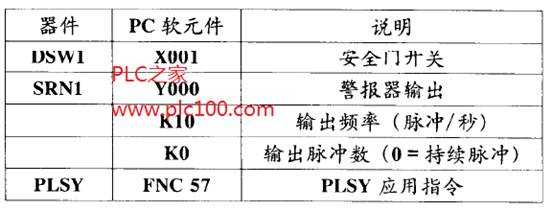

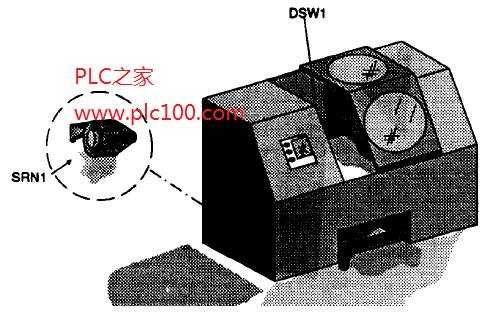

安全門關閉時，它提供輸入X001。如果門打開，則輸入消失，警報器開始工作。

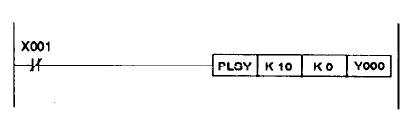

使用PLSY指令控制對警報器的輸出，警報器的音高或“音量”能被控制。一系列高頻脈沖會(huì )發出高而連續的聲音。如果使用一個低頻輸出，則會(huì )聽到一個較低的、更“分散”的聲音。

這是有可能的:一旦確定相應頻率，就能得到警報器聲音輸出，隨著時間聲音升高降落。收到來自Y000的輸出時，警報器聲音的音量和音高都將增大。當來自Y000的信號不再出現時，警報器的音量和音高會(huì )下降，隨之聲音自然減弱并且/或者被中斷。

警報器活動過程可以通過限定PLSY指令發出的脈沖數來控制。本例中，通過設置K0可得到連續脈沖輸出。
