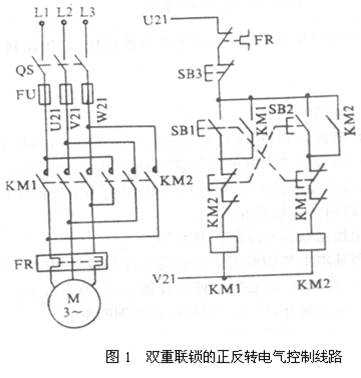

雙重聯鎖的正反轉電氣控制線路簡介

（1）電路組成：主電路、控制電路

（2）主要元器件：按鈕、低壓斷路器、交流接觸器

（3）原理分析

正轉控制：按下正轉按鈕SB1→接觸器KM1線圈得電→KM1主觸頭閉合→電動機正轉，同時KM1的自鎖觸頭閉合，KM1的互鎖觸頭斷開。

反轉控制：按下反轉按鈕SB2→接觸器KM1線圈失電→KM1的互鎖觸頭閉合→接觸器KM2線圈得電→從而KM2主觸頭閉合，電動機開始反轉，同時KM2的自鎖觸頭閉合，KM2的互鎖觸頭斷開。

接觸器互鎖：為了避免正轉和反轉兩個接觸器同時動作造成相間短路，在兩個接觸器線圈所在的控制電路上加了電氣聯鎖。即將正轉接觸器KM1的常閉輔助觸頭與反轉接觸器KM2的線圈串聯；又將反轉接觸器KM2的常閉輔助觸頭與正轉接觸器KM1的線圈串聯。這樣，兩個接觸器互相制約，使得任何情況下不會(huì )出現兩個線圈同時得電的狀況，起到保護作用。

按鈕互鎖：復合啟動按鈕SB1，SB2也具有電氣互鎖作用。SB1的常閉觸頭串接在KM2線圈的供電線路上，SB2的常閉觸頭串接在KM1線圈的供電線路上，這種互鎖關系能保證一個接觸器斷電釋放后，另一個接觸器才能通電動作，從而避免因操作失誤造成電源相間短路。按鈕和接觸器的復合互鎖使電路更安全可靠。
