接觸器聯鎖的正反轉控制線路原理圖分析

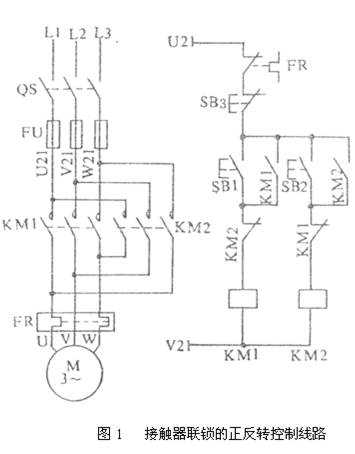

1．原理圖

2．原理分析

正轉控制：按下正轉按鈕SB1→接觸器KM1線圈得電→KM1主觸頭閉合→電動機正轉，同時KM1的自鎖觸頭閉合，KM1的互鎖觸頭斷開。

反轉控制：先按下停止按鈕SB3→接觸器KM1線圈失電→KM1的互鎖觸頭閉合。然后按下反轉按鈕SB2→接觸器KM2線圈得電→從而KM2主觸頭閉合，電動機開始反轉，同時KM2的自鎖觸頭閉合，KM2的互鎖觸頭斷開。

3．線路特點

對于這種線路，要改變電動機的轉向時，必須先按下停止按鈕，再按下反轉按鈕，才能使電動機反轉。
