一、問題提出
初始狀態下，活塞桿置右端，按下啟動按鈕后，活塞桿左行，碰到限位開關X1時，活塞桿改為右行，回到初始位置碰到限位開關X2后，活塞桿又改為左行，碰到限位開關X0后，活塞桿右行，到初始位置停止，至此完成一個循環。
二、硬件設計
1、I/O分配表
|
輸入 |
功能 |
輸出 |
功能 |
|
X0 |
限位開關 |
Y0 |
控制小車左行 |
|
X1 |
限位開關 |
Y1 |
控制小車右行 |
|
X2 |
限位開關 |
|
|
|
X3 |
啟動開關 |
|
|
2、接線圖
略
三、軟件設計
1、 順序功能圖繪制
2、 程序設計

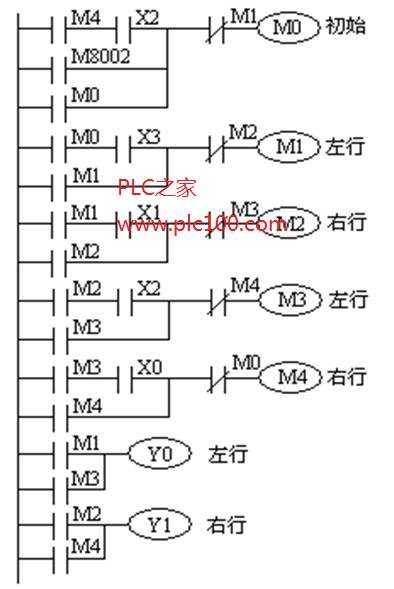

1）起保停電路設計法

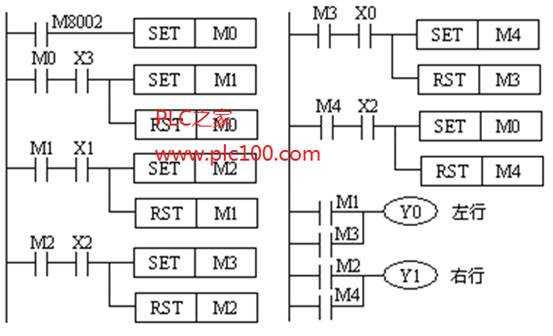

2}以轉換為中心設計法

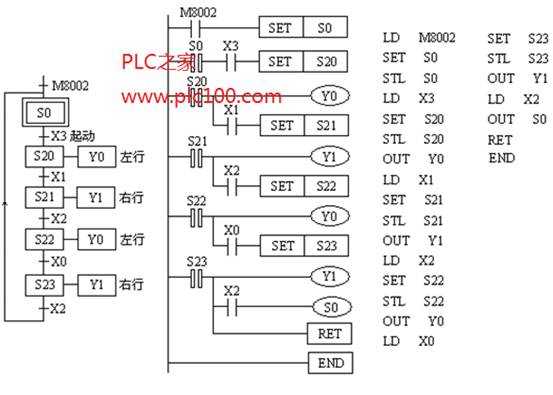

3}步進順控指令設計法
