多種液體水位自動混合控制PLC系統編程與設

• 2018-09-08

一、所用設備

1、三菱FX2N-48MR系列學習機。

2、電機控制實驗板，如圖所示。

3、連接導線一套。

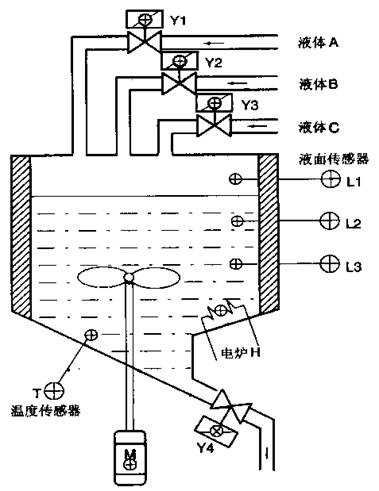

多種液體自動混合

二、內容

1、控制要求：

初始狀態

容器是空的，Y1、Y2、Y3、Y4電磁閥和攪拌機均為OFF，液面傳感器L1、L2、L3均為OFF。

啟動操作

按下啟動按鈕，開始下列操作：

1)電磁閥Y1閉合（Y1=ON），開始注入液體A，至液面高度為L3（L3=ON）時，停止注入液體A（Y1=OFF），同時開啟液體B電磁閥Y2（Y2=ON）注入液體B，當液面高度為L2（L2=ON）時，停止注入液體B（Y2=OFF），同時開啟液體C電磁閥Y3（Y3=ON）注入液體C，當液面高度為L1（L1=ON）時，停止注入液體C（Y3=OFF）。

2)停止液體C注入時，開啟攪拌機M（M=ON），攪拌混合時間為10s。

教學過程：

3)停止攪拌后加熱器H開始加熱（H=ON）。當混合液溫度達到某一指定值時，溫度傳感器T動作（T=ON），加熱器H停止加熱（H=OFF）。

4)開始放出混合液體（Y4=ON），至液體高度降為L3后，再經5s停止放出（Y4=OFF）。

(3)停止操作

按下停止鍵后，停止操作，回到初始狀態。

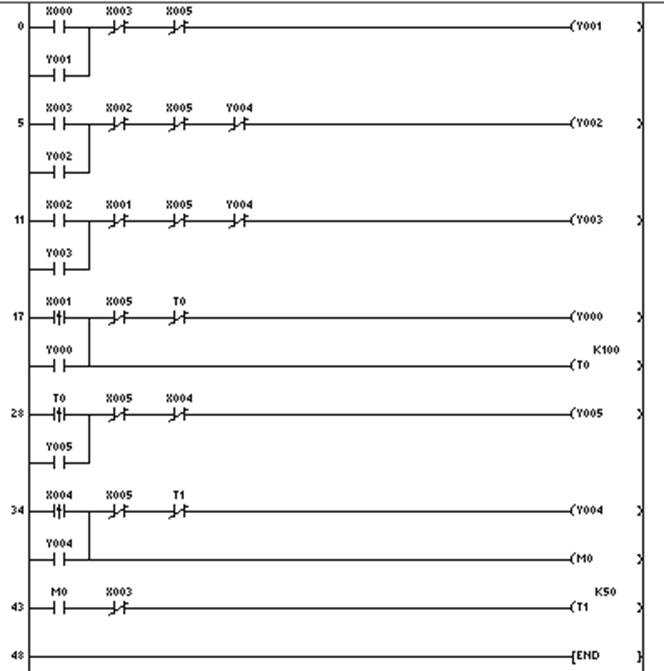

多種液體混合控制梯形圖

2、I/O分配

輸入 輸出

X0--------啟動按鈕 Y0--------M

X1--------L1 Y1--------Y1

X2--------L2 Y2--------Y2

X3--------L3 Y3--------Y3

教學過程：

X4--------T Y4--------Y4

X5--------停止按鈕 Y5--------H

3、按圖上圖所示的梯形圖輸入程序。

4、調試并運行程序。
