PLC單流程控制設計及其編程方法

• 2018-09-08

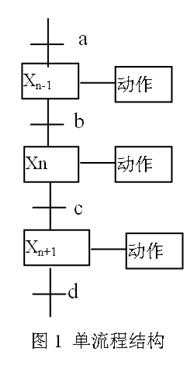

功能流程圖的單流程結構形式簡單，如圖1所示，其特點是：每一步后面只有一個轉換，每個轉換后面只有一步。各個工步按順序執行，上一工步執行結束，轉換條件成立，立即開通下一工步，同時關斷上一工步。用順序控制指令來實現功能流程圖的編程方法，在前面的章節已經介紹過了，在這里將重點介紹用中間繼電器M來記憶工步的編程方法。

在圖1中，當n-1為活動步時，轉換條件b成立，則轉換實現，n步變?yōu)榛顒?dòng)步，同時n-1步關斷。由此可見，第n步成為活動步的條件是：X_n-1=1，b=1；第n步關斷的條件只有一個X_n+1=1。用邏輯表達式表示功能流程圖的第n步開通和關斷條件為：

式中等號左邊的Xn為第n步的狀態，等號右邊X_n+1表示關斷第n步的條件，Xn表示自保持信號，b表示轉換條件。
