PLC信號地址表的四種形式介紹

• 2018-09-08

地址表。信號地址表有四種（以FS-OM為例）。

1）MT→PLC地址表。該表又稱“輸入信號地址表”。它由8位15字節地址構成（即：X00，X02，X04，X06，X08，X10，X12，X14，X16，X17－X22），字節的每位對應一個輸入信號接口，并附有該信號的連接器名稱和插腳編號。輸入信號由MT側傳送至PMC側，信號地址用XOO．O表示。輸入信號中，除*ESP，SKIP，*DECX，*DECY，*DECZ等少數信號已由CNC廠家確定了地址外，其他地址的信號名稱由設計者定義，并用縮寫英文字母表示。如“急?！庇谩?span >*EMG．M”，“進給保持”用“SP．M”等。所有輸入信號均應據此表選定地址。

2）PLC→MT地址表。該表又稱“輸出信號地址表”。它由8位10字節地址構成（即：Y48～53，YS0，Y82，Y84，Y86），字節的每位對應一個輸出信號接口，并附有該信號的連接器名稱和插腳編號。輸出信號由PMC側傳送至MT側，信號地址用YOO．O表示。所有輸出信號名稱由設計者定義，并用縮寫英文字母表示。

輸入和輸出信號地址一經確定，信號所用連接器，插腳編號亦隨之確定。安裝時，各信號線即按指定連接器和插腳連接。

3）PLC→NC地址表。該表為PMC側向NC側傳送信號的接口地址表。由8位27字節地址構成（即：G100～G111，G116～G122，G124～G131）。信號地址用GOOO．O表示。這些信號已由CNC廠家定義，名稱和含義均已固定，用戶不能增刪和改變。

4）NC→PLC地址表。該表為NC側向PMC側傳送信號的接口地址表。由8位27字節地址構成（即：P14～8F156,F160～F163，F171～P178）。信號地址用FOOO．O表示。這些信號也已由CNC廠家定義，用戶不能增刪和改變。

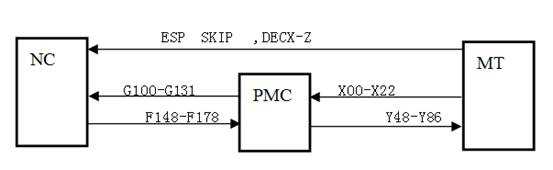

各信號傳送方向如圖2所示。

圖2 信號傳送方向
