PLC主控和棧指令典型應用舉例說明

MC /MCR指令：主控/主控復位指令。

MPS/MRD/MPP指令：進棧/讀棧/出棧指令。

指令說明：

1．MC主控是公共串聯觸點的連接。

2．MCR主控復位是公共串聯接點的清除。

3．在可編程控制器中有11個存儲器，它們用來存儲運算的中間結果，被稱為棧存儲器。使用1次MPS指令又將此時刻的運算結果送入棧存儲器的第1段。再使用MPS指令，將此時刻的運算結果送入棧存儲器的每1段，而將原先存入的數據依次移到棧存儲器的下一個段。

4．使用MPP指令，各數據按順序向上移動，將最上段的數據讀出，同時該數據就從棧存儲器中消失。

5．MRD是讀出最上段所存儲的最新數據的專用指令，棧存儲器內的數據不發生移動。

舉例

（1）主控指令應用

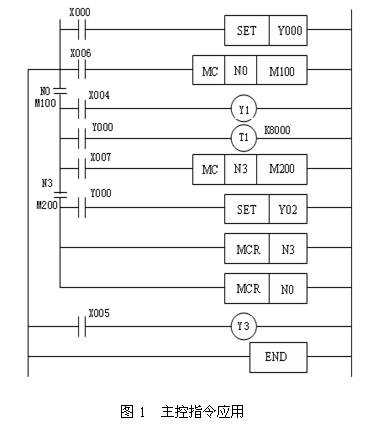

梯形圖：如圖1

程序清單

LD X000

SET Y000

LD X006

MC N0

SP M100

LD X004

OUT Y001

LD Y000

OUT T1 K8000

LD X007

MC N3

SP M200

LD Y000

SET Y002

MCR N3

MCR N0

LD X005

OUT Y003

END

（2）棧指令應用

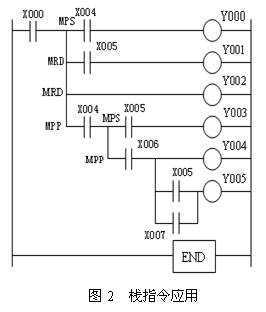

梯形圖：如圖2

程序清單：

LD X000

MPS

AND X004

OUT Y000

MRD

AND X005

OUT Y001

MRD

OUT Y002

MPP

AND X004

MPS

AND X005

OUT Y003

MPP

AND X006

OUT Y004

LD X005

OR X007

ANB

OUT Y005

END
