          由PLC實現的三相異步電動機正反轉控制線路

          • 2018-09-08

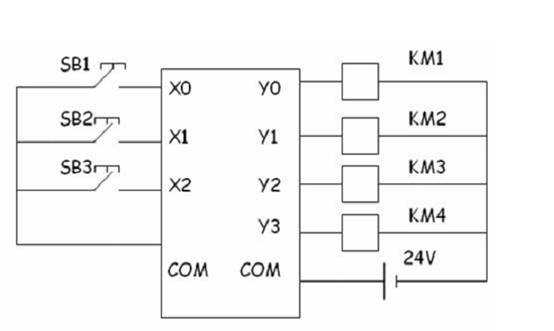

          1、I/O接線圖

          　

          　

          　

          　

          　

          　

          　

          　

          　

          2、PLC的輸入輸出地址分配表

          輸入：

          X0-----SB1(啟動）

          X1-----SB2（停止）

          X2-----SB3

          輸出：

          Y0-----KM1

          Y1-----KM2

          Y2-----KM3

          Y3-----KM4

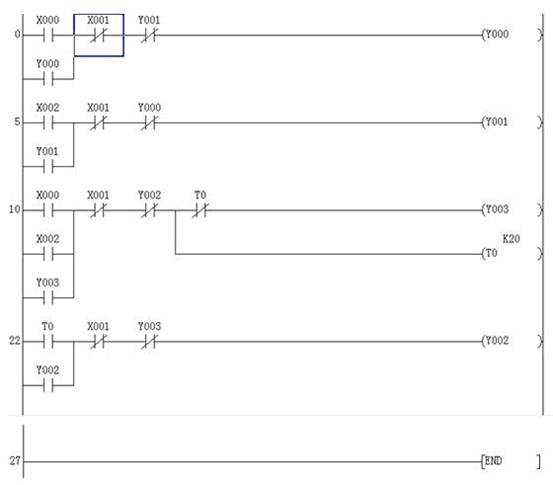

          3、PLC的梯形圖

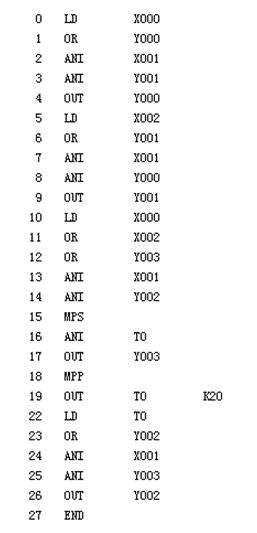

          4、指令表
