兩臺砂輪機的電氣控制原理圖與特點

• 2018-09-08

1．砂輪機的電氣控制

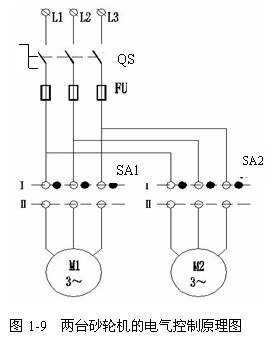

砂輪機通常用于修磨刀具。高速旋轉的砂輪裝在電動機的軸上，與電動機轉子同速旋轉。雖然它也只要電機單向旋轉，但由于工作時粉塵太多，不宜采用開啟式負荷開關，而封閉式負荷開關又不適宜頻繁操作，所以砂輪機一般采用萬能轉換開關控制。圖1-9時兩臺砂輪機的電路圖。

控制原理與特點：

(1) 萬能轉換開關SA1（或SA2）的旋轉按鈕置于Ⅰ（開），三相電源與電動機接通，砂輪電機起動運轉，置于位置Ⅱ（關），砂輪電機停。因組合開關沒有短路保護功能，所以電路中接入熔斷器的閘刀開關或鐵殼開關，也可以是斷路器，用它來隔離電源，并起到短路保護作用。

(2) 由于砂輪與電機軸的連接是用螺帽固定的，所以砂輪罩殼上用箭頭指示了砂輪的旋轉方向，如果反向旋轉，有可能因旋轉慣性使螺帽松開而造成高速旋轉的砂輪飛出的重大事故。在接砂輪電機的電源時，切記先試它的轉向是否與箭頭方向一致。

2．轉換開關(組合開關)和萬能轉換開關

(1) 組合開關

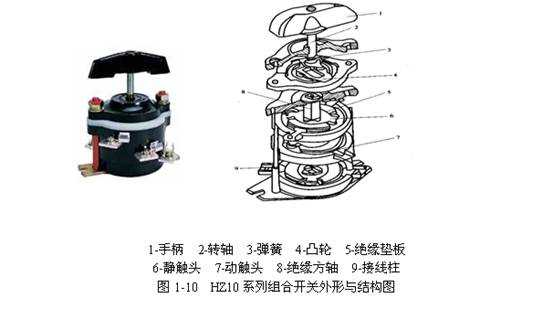

轉換開關又稱組合開關，圖1-10是HZ10系列組合開關外形與結構圖。轉換開關實質上是一種特殊刀開關，是操作手柄在與安裝面平行的平面內左右轉動的刀開關。只不過一般刀開關的操作手柄是在垂直安裝面的平面內向上或向下轉動，而組合開關的操作手柄則是平行于安裝面的平面內向左或向右轉動而已。多用在機床電氣控制線路中，作為電源的引入開關，也可以用作不頻繁地接通和斷開電路、換接電源和負載以及控制5KW以下的小容量電動機的正反轉和星三角起動等。

轉換開關的圖形符號和文字符號如圖1-11

（2）萬能轉換開關

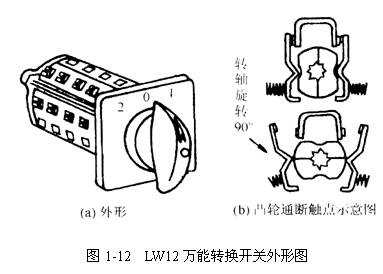

比組合開關有更多的操作位置和觸點、能夠接多個電路的一種手動控制電器。由于它的檔位多、觸點多，可控制多個電路，能適應復雜線路的要求，圖1-12是LW12萬能轉換開關外形圖，它是有多組相同結構的觸點疊裝而成，在觸頭盒的上方有操作機構。由于扭轉彈簧的儲能作用，操作呈現了瞬時動作的性質，故觸頭分斷迅速，不受操作速度的影響。

萬能轉換開關在電氣原理圖中的畫法，如圖1-13所示。圖中虛線表示操作位置，而不同操作位置的各對觸點通斷狀態與觸點下方或右側對應，規定用于虛線相交位置上的涂黑圓點表示接通，沒有涂黑圓點表示斷開。另一種是用觸點通斷狀態表來表示，表中以“+”（或“ ╳ ”）表示觸點閉合，“—”（或無記號）表示分斷。

組合開關的文字符號：SA
