兩種產品高速分離/分類的三菱PLC系統設計

• 2018-09-08

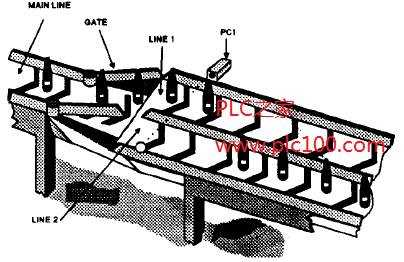

兩種類型的產品從一條主傳送線移過來，兩種產品最后分到它們自己的產品傳送線上。

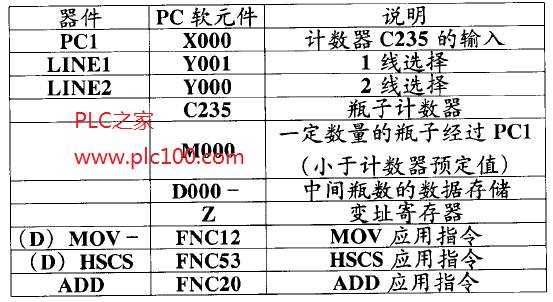

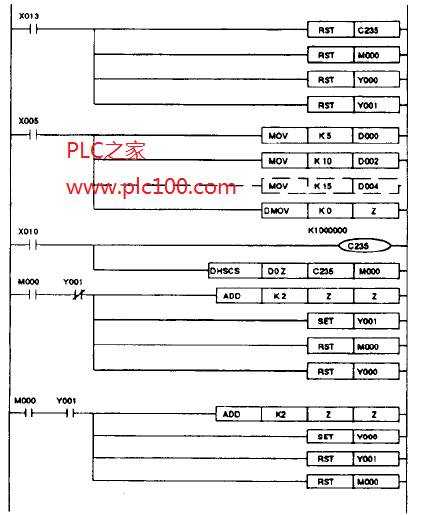

分類系統以計數為基礎一對本例來說，當X005被激活時，數據移入從D000起始的雙字寄存器。用一個變址寄存器“Z"對數據編頁碼。根據計數處理的某種判斷(可能是C235計數結束)，給出的數據(數據棧)和變址寄存器都需要復位。

源數據可以來自于許多地方:數據可能是從制造產品并把產品放置在主傳送線上的機器上傳送過來的。輸入X013使計數/分離系統復位。

程序工作，使一定數量的物品傳送到特一產品線。當電管PC1(X000)提供計數輸入給C235。當達到預置值時，程序就知道當前一批產品“X’已傳送到專門的產品線上。此時，門切換到第二條產品線。因為只有兩種產品，而且其中一種不在主傳送線上，則現有的產品一定第二種。當前一批產品分離完，處理過程就繼續在兩條產品線間切換。
