PLC控制電機梯形圖設計時的四個注意事項

• 2018-09-08

1）輸入/輸出繼電器、內部繼電器、定時器、計數器等器件的觸點可多次重復使用，無需用復雜的程序結構來減少觸點的使用次數。

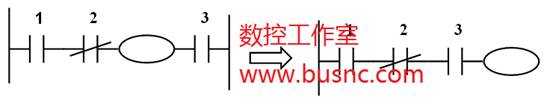

2）梯形圖每一行都是從左母線開始，線圈接在最右邊。如圖1所示左邊的梯形圖結構是不符合設計規則的，應改寫為右邊的結構。

圖1 線圈只能放在最右邊

3）線圈不能直接與起始母線相連，如圖2所示左邊的梯形圖結構是不符合設計規則的，應改寫為右邊的結構。

圖2 線圈不能直接與起始母線連接

4）同一編號的線圈在一個程序中使用兩次以上稱為重復輸出，重復輸出容易引起誤操作，故一般不允許重復輸出 。如圖3所示，左邊的梯形圖結構是不符合設計規則的，應改寫為右邊的結構。

圖3 同一線圈不能重復輸出
