定子串電阻減壓起動控制電路工作過程

1．電動機在起動時在三相定子電路中串接電阻，使電動機定子繞組的電壓降低，待起動結束后將電阻短接，電動機在額定電壓下正常運行。這種起動方式不受電動機接線形式的影響，設備簡單，因而在中小型生產機械設備中應用較廣。

但起動電阻一般采用板式電阻或鑄鐵電阻，電阻功率大，能通過較大電流，但能量損耗較大。

2．工作過程：

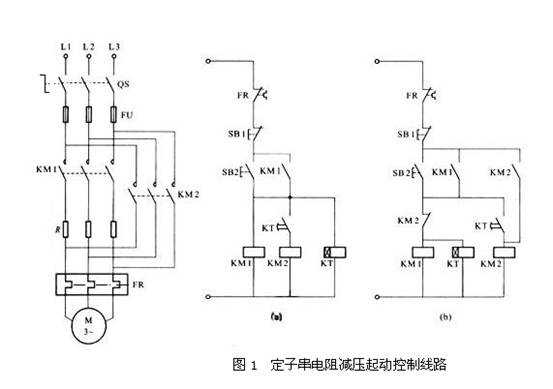

合上QS，按下SB2，KM1線圈得電，KM1主觸點閉合，電動機M串電阻減壓起動，KM1輔助常開觸點閉合，實現自鎖，KT線圈得電。

a圖KT延時時間到，KT常開觸點閉合，KM2線圈得電并自鎖，KM2主觸點閉合，電動機M全壓運轉。

b圖KT延時時間到，KT常開觸點閉合，KM2線圈得電并自鎖，KM2主觸點閉合,電動機M全壓運轉。KM2輔助常閉觸點斷開，KM1、KT線圈失電，

按下SB1，KM2線圈斷電，KM2主觸點、輔助觸點斷開，電動機M停止。
