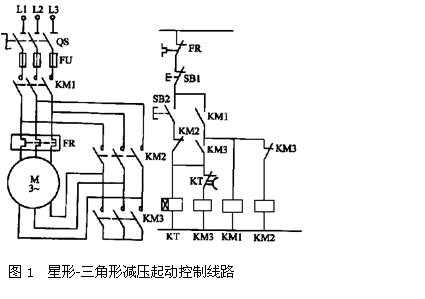

星形-三角形減壓起動控制線路原理與實現

1.Y—Δ降壓起動的原理：把正常運行時，定子繞組應作三角形聯接的籠型異步電動機在起動時接成Y形，起動電壓從380V→220V，從而減小起動電流。待轉速上升后，再改接成Δ聯結，投入正常運行。這是一種最常用的降壓起動。起動時繞組承受的電壓為額定電壓的1/倍，起動電流為三角形接法時的1/3。

2．控制過程:

主回路：合上QS→控制線路接上電源

控制回路：

（1）SB2按鈕按下→KT、KM3線圈得電→KM3觸頭閉合→KM1線圈得電自鎖→KM1、KM3主觸頭閉合→電動機星形聯接起動。

（2）KT整定時間到→延時斷開觸點斷開→KM3線圈失電→KM3常開觸頭斷開，常閉復位→KT失電，KM2線圈得電→KM2主觸頭閉合→電動機三角形聯接正常運行。

3．Y—Δ降壓起動投資少，線路簡單，操作方便，但起動轉矩小，適用于空載或輕載場合，普遍應用于空載或輕載的正常運行是三角形聯結的籠型異步電動機起動。
