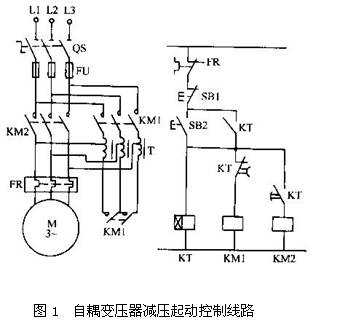

自耦變壓器減壓起動控制線路工作過程

1．在電動機的控制線路中串入自耦變壓器，使起動時定子繞組上得到自耦變壓器的二次電壓，起動完畢后切除自耦變壓器，額定電壓直接加于定子繞組，電動機進入全壓正常工作。

2．工作過程

合上QS，按下SB2，KT、KM1線圈通電吸合，KT瞬時觸頭閉合實現自鎖，KM1主觸點閉合，電動機M取用自耦變壓器二次電壓減壓起動。

KT延時時間到，延時斷開常閉觸點首先斷開，KM1失電；延時閉合常開觸點閉合，KM2得電，電動機直接接入電網全壓運行，完成起動。

3．自耦變壓器減壓起動適用于起動較大容量的正常工作接成星形或三角形的電動機，起動轉矩可以通過改變抽頭的位置得到改變，它的缺點是自耦變壓器價格較貴，而且不允許頻繁起動。
