三相異步電動機能耗制動控制線路

能耗制動是電動機脫離三相交流電源后，結定子繞組加一直流電源，以產生靜止磁場，起阻止旋轉的作用，達到制動的目的。
　　1 ．單向能耗制動控制
?、?/span> 按時間原則控制的單向運行能耗制動控制線路

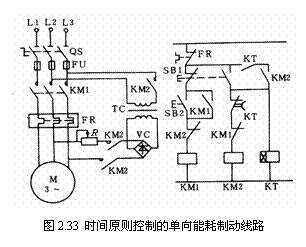

　　圖 2.33 為按時間原則進行能耗制動的控制線路。 KM1 通電并自鎖電動機已單向正常運行后，若要停機。按下停止按鈕 SB1 ， KM1 斷電，電動機定子脫離三相交流電源；同時 KM2 通電并自鎖，將二相定子接入直流電源進行能耗制動，在 KM2 通電同時 KT 也通電。電動機在能耗制動作用下轉速迅速下降，當接近零時， KT 延時時間到，其延時觸點動作，使 KM2 、 KT 相繼斷電，制動結束。
　?、?/span> 按速度原則控制的單向運行能耗制動控制線路
　　2 ．電動機可逆運行能耗制動控制

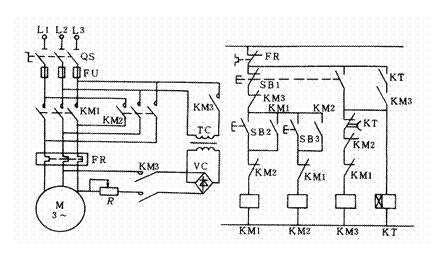

圖 2.35 為電動機按時間原則控制可逆運行的能耗制動控制線路。在其正常的正向運轉過程中，需要停止時，可按下停止按 鈕， KM1 斷電， KM3 和 KT 線圈通電并自

鎖， KM3 常閉觸頭斷開起著鎖住電動機起動電路的作用； KM3 常開主觸頭閉合，電動機定子接入直流電源進行能耗制動，轉速迅速下降，當其接近零時，時間繼電器延時斷開的常閉觸頭 KT 斷開， KM3 線圈斷電， KM3 常開輔助觸頭復位，時間繼電器 KT 線圈也隨之失電，電動機正向能耗制動結束，電動機自然停車。
