PLC在搖臂鉆床電氣控制中的應用舉例

• 2018-09-08

下面介紹FX2系列PLC控制系統取代Z3040搖臂鉆床電氣控制系統的設計方法。
一、分析控制對象、確定控制要求
　　1.對M1電動機的要求：?jiǎn)畏较蛐D，有過載保護；
　　2.對M2電動機的要求：全壓正反轉控制，點動控制；啟動時，先啟動電動機M3，再啟動電動機M2；停機時，電動機M2先停止，然后電動機M3才能停止。電動機M2設有必要的互鎖保護；
　　3.對電動機M3的要求：全壓正反轉控制，設長期過載保護；
　　4.電動機M4容量小，由開關SA控制，單方向運轉；
二、確定I/O點數
　　根據圖1找出PLC控制系統的輸入、輸出信號，共有13個輸入信號，9個輸出信號。
三、繪制I/O端子接線圖
　　根據I/O分配結果，繪制端子接線圖
四、設計梯形圖

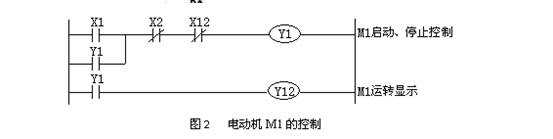

　　1.控制主軸電動機M1的梯形圖

　　梯形圖如圖2所示。
　　2.控制電動機M2與M3的梯形圖
　?、贀u臂升降過程
　?、谥鬏S箱和立柱箱的松開與夾緊控制
