PLC的軟件設計步驟及設計舉例

• 2018-09-08

一、翻譯法
　　翻譯法是用所選機型的PLC中功能相當的軟器件，代替原繼電器—接觸器控制線路原理圖中的器件，將繼電器—接觸器控制線路翻譯成PLC梯形程序圖的方法。
　　1.設計步驟
　　2.設計舉例

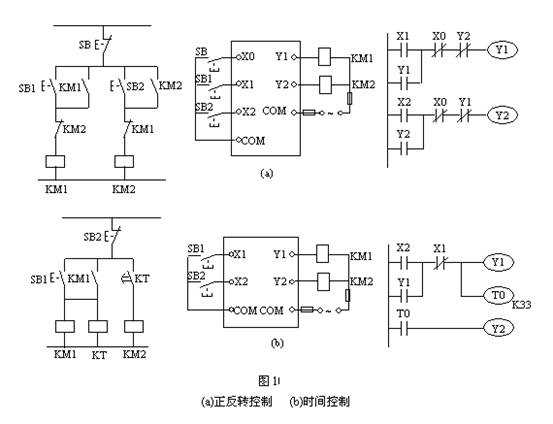

　　圖1為用翻譯法將原有繼電器—接觸器控制線路改用PLC進行控制的電路圖和梯形圖

二、功能圖法
　　功能圖又稱狀態流程圖，主要是針對順序控制方式或步進控制方式的程序設計。
　　1.設計步驟
　　2.設計舉例
三、邏輯設計法

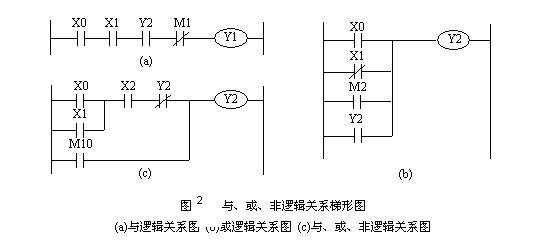

　　在進行程序設計時以布爾邏輯代數為理論基礎，既以邏輯變量“0”或“1”作為研究對象，以“與”、“或”、“非”三種基本邏輯運算為分析依據，對電氣控制線路進行邏輯運算，把觸點的“通、斷”狀態用邏輯變量“0”或“1”來表示具有多變量的“與”邏輯關系表達式可以直接轉化為觸點串連的梯形圖。如圖2(a)所示。
　　具有多變量的“或”邏輯關系表達式可以直接轉化為觸點并聯的梯形圖。如圖2(b)所示。
　　具有多變量“與或”、“或與”邏輯關系表達式可以直接轉化為觸點串并聯的梯形圖。如圖2(c)所示。
