PLC時序操作控制程序設計舉例——洗衣機的

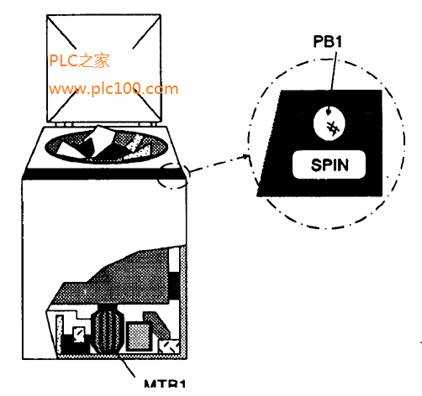

如下所示的洗衣機的旋轉討程從開始到結束都是使用定時操作來順序講行的。

說明:

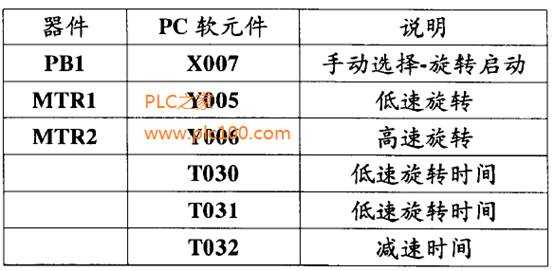

按下“SPIN'’按妞PB1，使得PC輸入點X007有效。這樣就啟動了一系列完全由定時器控制的旋轉操作。

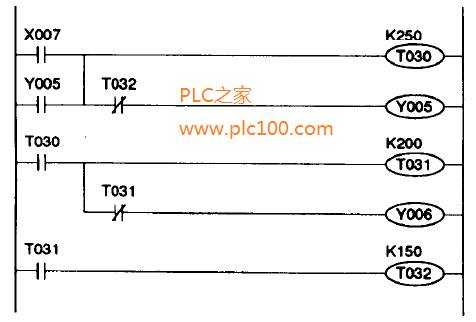

當X007有效時，洗衣機的電機開始低速旋轉，初始化由輸出Y0005, MTR1完成。這個輸出線圈接著鎖定整個程序，進行一個周期的運行。

25秒后，定時器T030的常開觸點閉合，輸出Y006, MTR2使洗衣機再高速旋轉20秒，并使定時器T031有效。

定時器T031定時結束后，高速輸出Y006, MTR2被取消。接著定時器T032提供15秒時間使洗衣機減速。

這個定時過程一結束，整個序列復位，等待下一次“SPIN"鈕的按下。
