PLC梯形圖的閱讀方法簡介

【梯形圖】

　　一般在PLC的程序中，以梯形圖形式表示電流方向。

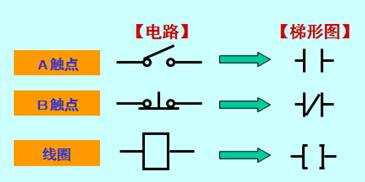

【梯形圖的回路符號】

　為了打印出以往在PLC中使用的各種電路觸點符號，

將這些內容文字符號化，統一成為A觸點、B觸點．

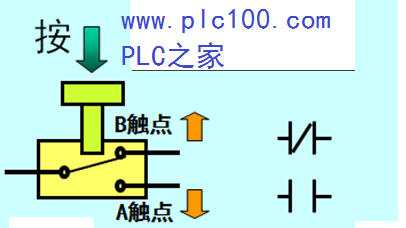

【什么叫A觸點、B觸點？】

　　例：按鈕開關

按下后變?yōu)?/span>OFF　　　　　　　　　　　　

稱為B型觸點(BREAK觸點)或常閉觸點、NC觸點(NORMAL CLOSE)

COM端子（共用端子）

按下后變?yōu)?/span>ON　　　　　　　　　　　　

稱為A型觸點(MAKE觸點)或常開觸點、NO觸點(NORMAL OPEN)

【小結】

在PLC程序的多種方式中．作為具有代表性的梯形圖方式,由于非常類似繼電器順序控制回路而被廣泛使用．

【梯形圖的繪制步驟】

　?、佼?huà)出控制電源母線

　?、谠诳刂齐娫茨妇€(xiàn)內連接各觸點和輸入輸出繼電器等要素

　　電路圖中定時器、限位開關、繼電器等觸點的符號各不相同，而在PLC的梯形圖中卻不加以區別，僅使用打印機可以打印的文字符號．
