輸出三個計數器的內容到一個7段顯示器上的

• 2018-09-08

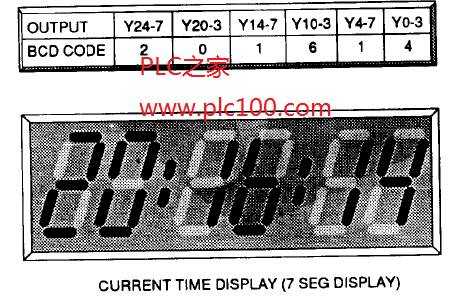

輸出三個計數器的內容到一個7段顯示。

每個計數器的內容以BCD的格式輸出。這些輸出與一個7段顯示的連接使用戶可以看到數據。因為例子中的每個計數器只用2個數字，BCD碼輸出寫成K2Y**。K2K2可以當作是要顯示的數字個數。

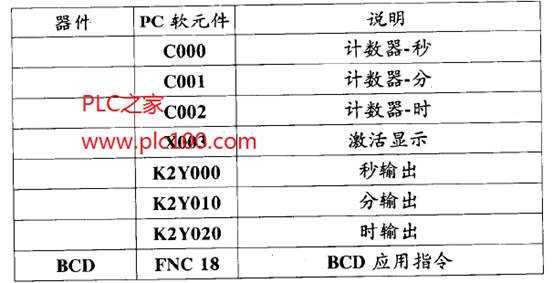

每個BCD碼數字要求4個輸出，因此要求使用Y**0到Y**7。本例子中，C000, 001和002分別使用Y00000-7 ,010-017, 020-027(注:每個計數器有2個數字)。K2Y *’中表示的Y**可以當作是輸出區的首地址。

附注:當BCD碼數據輸出時，最低位數字一般從首地址的第一組4個輸出讀取，如對于數字12345，會(huì )發現從輸出Y000至Y003讀出的值是5。

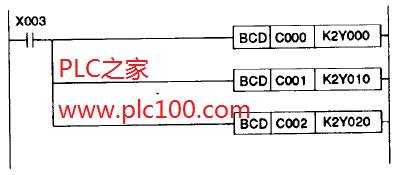

本例中，得到輸入X003時，數據轉換為BCD碼并顯示。
