具有自切斷功能的PLC定時器設計舉例

通過切斷與驅動程序的聯系而自復位的定時器，常被叫做“自切斷”定時器。它們是編程者“工具箱”里一個很有用的工具。下面例子不是一個完整的實際應用，而是經選擇，突出“自切斷”定時器的操作。

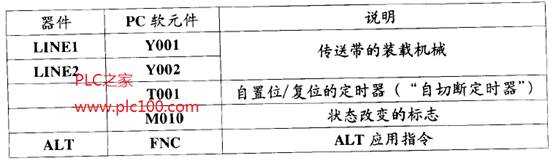

說明:

定時器T001連續運行，定時器線圈由它自己的常閉觸點驅動。當定時器完成定時過程，線圈被激活，使定時器常閉觸點無效，通路被打斷，由此線圈不能通電。這個新?tīng)顟B(tài)也意味著常閉觸點不能再通電。因此，最后情況是定時器復位并且自動地再次開始它的定時過程。

這是一個很快的響應。定時器的復位/置位會(huì )在程序的大約一次掃描(最多兩次掃描)內發生。在如此短的時間內，定時器的連續置位和復位使定時器觸點動作如同受脈沖激勵。使用定時器T001的常開觸點驅動ALT指令說明了這一點。每過20秒，Y001和Y002的輸出狀態互換。

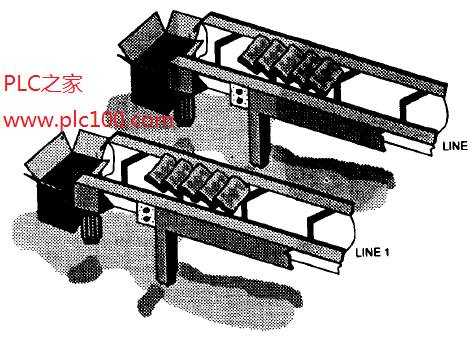

在這個例子中，變化著的輸出對配給雜志的線路進行切換，20秒的停頓用于雜志沿傳送帶下移并的停倒入等待盒中。這樣能保證一個穩定的生產流程，這個過程很容易由照看雜志裝箱的一個操作人員管理。
