多個定時器協同工作梯形圖編程

• 2018-09-08

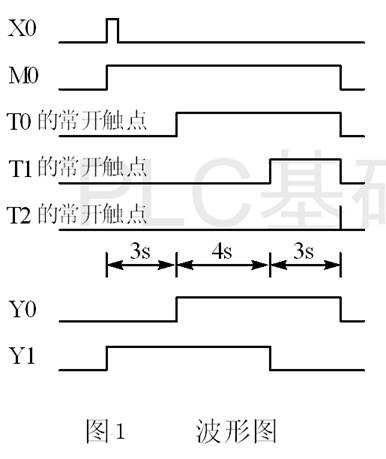

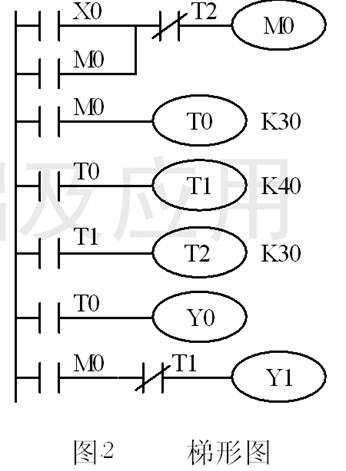

可用多個定時器“接力”定時來控制時序控制電路中輸出繼電器的工作。按下起動按鈕X0后，要求Y0和Y1按圖1中的時序工作，圖中用T0，T1和T2來對三段時間定時。起動按鈕提供給X0的是短信號，為了保證定時器的線圈有足夠長的“通電”時間，用起保停電路控制M0。按下起按鈕X0后，M0變?yōu)?/span>ON，其常開觸點使定時器T0的線圈“通電”，開始定時，3s后T0的常開觸點閉合，使T1的線圈“通電”，T1開始定時，4s后T1常開觸點閉合，使T2的線圖“通電”……各定時器以“接力”的方式依次對各段時間定時（見圖2），直至最后一段定時結束，T2的常閉觸點斷開，使M0變?yōu)?/span>OFF，M0的常開觸點斷開，使T0的線圈“斷電”，T0的常開觸點斷開，又使T1的線圈“斷電”……這樣所有的定時器都被復位，系統回到初始狀態?？刂?/span>Y0和Y1的輸出電路可根據波形圖來設計。由圖1可知，Y0的波形與T0的常開觸點的波形相同，所以用T0的常開觸點來控制Y0的線圈。Y1的波形可由T1常開觸點的波形取反后，再與M0的波形相“與”而得知，即Y1=M0·T1，用常閉觸點可以實現取反，“與”運算可用觸點的串聯來實現，所以Y1可用M0的常開觸點和T1的常閉觸點組成的串聯電路來驅動。
