分頻電路的PLC程序設計(梯形圖和指令表)

• 2018-09-08

如圖1所示是二分頻電路的梯形圖和時序圖。

待分頻的脈沖信號加在X000端，設M101和Y000的初始狀態為“0”。當第一個脈沖信號的上升沿到來時，M101產生一個單脈沖（如圖所示），Y000被置“1”，當M101置“0”時，Y000仍保持置“1”；當第二個脈沖信號的上升沿到來時，M101又產生一個單脈沖（如圖所示），M101常閉觸點斷開，使Y000由“1”變“0”，當M101置“0”時，Y000仍保持置“0”直到第三個脈沖到來。當第三個脈沖到來時，重復上述過程。由此可見，X000每送兩個脈沖，Y000產生一個脈沖，完成對輸入信號的二分頻。

程序清單：

LD X000

PLS M101

LD M101

ANI Y000

LDI M101

AND Y000

OUT Y000

END

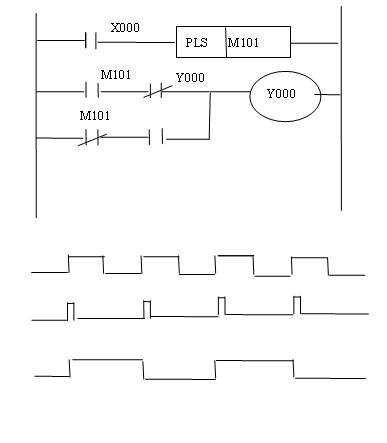

圖1 分頻電路梯形圖及時序圖
