利用定時器與計數器設計一PLC控制的長延時

• 2018-09-08

利用定時器與計數器設計一PLC控制的長延時電路（1000秒）。

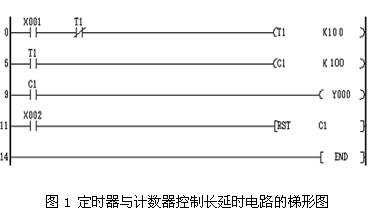

如圖1所示為定時器與計數器控制的梯形圖。

圖中，X001是定時器的定時條件，當條件滿足時，定時器T1開始定時，10秒后定時器線圈輸出，同時定時器T1復位、計數器C1開始計數一次。利用定時器的常閉觸點，使定時器T1每隔10秒產生一個計數脈沖，當計滿100次后，計數器C1線圈輸出，將輸出繼電器Y000置“1”。X002為計數器C1的復位條件。只要復位條件滿足，不管計數是否計滿，隨時都可以使計數器復位，體現復位優先原則。

程序清單：

LD X001

ANI T1

OUT T1

K 100

LD T1

OUT C1

K 100

LD C1

OUT Y000

LD X002

RST C1

END
