按鈕式人行橫道PLC控制系統

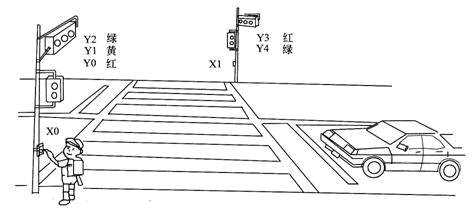

圖 1 為按鈕式人行橫道控制系統示意圖。

圖 1 按鈕式人行道控制示意圖
圖 2 為按鈕式人行橫道控制系統的狀態轉移圖。
PLC 在停機轉入運行時，初始狀態 S0 動作，通常為車道＝綠，人行道＝紅（通過 M8002 ）。

　　若按人行橫道按鈕 X0 或 X1 ，則狀態 S21 為車道＝綠， S30 為人行道＝紅， 紅綠燈狀態不變化。 30 秒后車道＝黃，再過 10 秒車道＝綠。
　　然后定時器 T2 （ 5 秒）啟動， 5 秒后 T2 觸點接通人行道＝綠。
15 秒后人行道綠燈開始閃爍（ S32 ＝滅， S33 ＝亮）。
　　閃爍中 S32 、 S33 的動作反復進行，計數器 C0 （設定值為 5 次）觸點一接通，狀態向 S34 轉移，人行道＝紅， 5 秒后，返回初始狀態。在狀態轉移過程中，即使按動

　　人行橫道按鈕 X0 ， X1 也無效。
