十字路口南北及東西方向均設有紅、黃、綠三個信號燈，六個燈以一定的時間順序循環往復工作。如下表所示：
|
方向 |
時間順序 |
|
南北方向 |
南北綠（8s），東西紅（8s） |
|
南北黃（2.1s），東西紅（2.1s）， |
|
|
南北紅（10.1s），東西綠（8s），東西黃（2.1s） |
|
|
東西方向 |
東西紅（10.1s），南北綠（8s），南北黃（2.1s） |
|
東西綠（8s），南北紅（8s） |
|
|
東西黃（2.1s），南北紅（2.1s） |
相應的元器件安排如下：
|
元器件 |
作用 |
|
X000 |
起動及循環起點，南北綠，東西紅。 |
|
Y000 |
南北綠輸出 |
|
Y001 |
南北黃輸出 |
|
Y002 |
東西紅輸出 |
|
Y003 |
東西綠輸出 |
|
Y004 |
東西黃輸出 |
|
Y005 |
南北紅輸出 |
|
M0 |
中間繼電器，把X000的狀態保持。 |
|
T0 |
東西紅定時 |
|
T1 |
東西綠定時 |
|
T2 |
東西黃定時 |
|
T3 |
南北綠定時 |
|
T4 |
南北黃定時 |
|
T5 |
南北紅定時 |

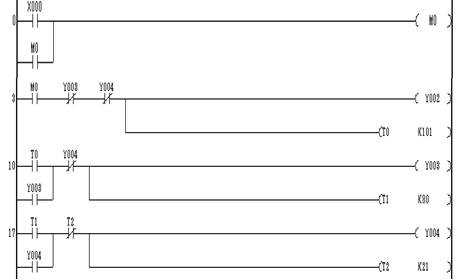

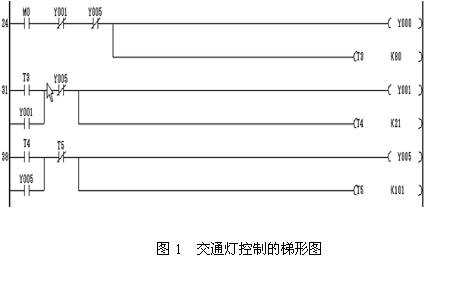

根據以上分析，其梯形圖可設計如圖1
