根據功能流程圖設計出PLC梯形圖程序

• 2018-09-08

根據圖16所示的功能流程圖，設計出梯形圖程序。

1使用起保停電路模式的編程

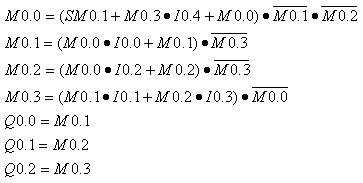

對應的狀態邏輯關系為：

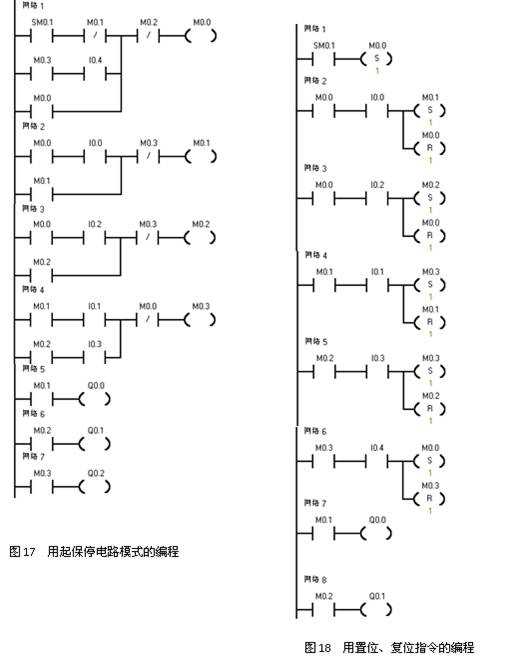

對應的梯形圖程序如圖17所示。

2使用置位、復位指令的編程

對應的梯形圖程序如圖18所示。

3使用順序控制指令的編程

對應的功能流程圖如圖19所示。對應的梯形圖程序如圖20所示。

（3）并行分支及編程方法

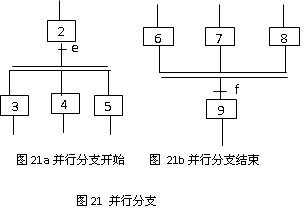

并行分支也分兩種，圖21a為并行分支的開始，圖21b為并行分支的結束，也稱為合并。并行分支的開始是指當轉換條件實現后，同時使多個后續步激活。為了強調轉換的同步實現，水平連線用雙線表示。在圖21a中，當工步2處于激活狀態，若轉換條件e=1，則工步3、4、5同時起動，工步2必須在工步3、4、5都開啟后，才能關斷。并行分支的合并是指：當前級步6、7、8都為活動步，且轉換條件f成立時，開通步9，同時關斷步6、7、8。
