三菱PLC計數器應用梯形圖編程舉例

• 2018-09-08

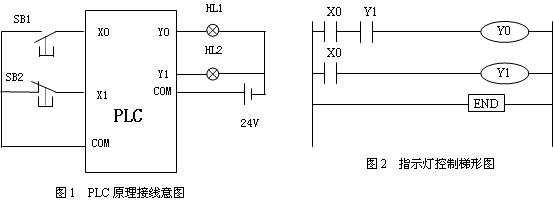

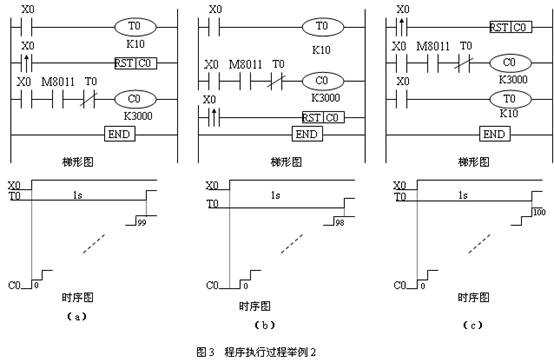

本例無實際意義，但非常有利于分析程序執行過程。系統輸入端只需接一個按鈕，無輸出，參考圖1，只接X0。分析圖3中，（a）、(b)、(c)三種情況下，觀察計數器的當前值，分析程序執行過程。

程序中M8011為特殊輔助繼電器，只要PLC處于運行狀態，將不停發出10ms的脈沖信號（5ms通、5ms斷）。程序中T0為1s定時，X0閉合后1s，T0導通。C0為增計數器，在X0閉合、T0沒有閉合的前提下，記錄M8011發出的脈沖個數。理論上，在T0導通，C0計數器停止計數時，計數器的當前值應為100個（1s/10ms=100個脈沖）。三段程序中，只是改變了執行的前后位置，但結果卻不同。結合對應的時序圖分析其原因。
