PLC使用位處理技術進行鍵盤用戶定義

• 2018-09-08

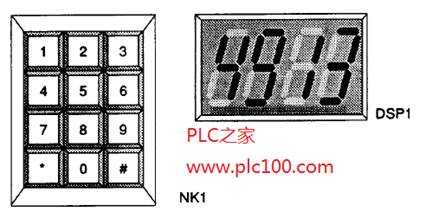

使用位處理技術，可開發出一個用戶定義的鍵盤

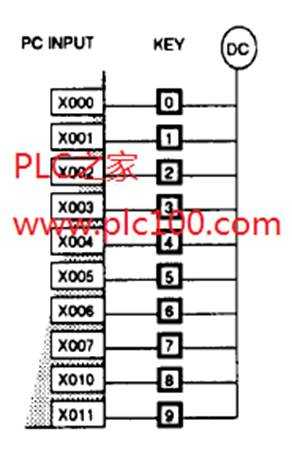

當按下一個數字鍵時，其值被加入存儲在單個數據字中的數據串中。這個程序可以對0到9999的數字進行操作。如果超過最大限值，則最高位溢出、丟失。每個新近輸入位放置在數據串的“單元”位置。經處理，輸入的數字輸出，給一個7段顯示DSP1，表示當前輸入數據串是什么。

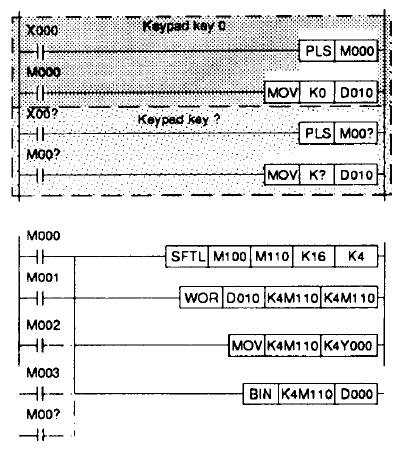

程序通過對位數據找(首地址M110>左移4位(SFTL,指令)，把輸入數字加到當前串。為實現這個目的，“空”數據值被移入到位元件M110, 11, 12和13。當鍵入的數據值移入到寄存器D010后，D010內容與位數據找(首地址M110 )通過WOR相連結。因為D010的內容總是1個數字(一個按粗輸入)，即一個4位模式，可以說，D010的前4位被復制到位數據棧的預先“置空”區域中，此區域也為4位。

接著位數據找的內容被直接移出到一個7段顯示的輸出。同時使用BIN指令處理同一個位棧，其結果存在D000中。這是一個直接讀取當前數字串的過程。
