根據指令語句表畫出對應的梯形圖的方法及

• 2018-09-08

畫出下列指令語句表對應的梯形圖。

① LD 00000

OR 00001

AND-NOT 00002

OR 00003

LD 00004

AND 00005

OR 00006

AND-LD

OR 00007

OUT 10000

將指令語句轉換成梯形圖時，首先應將以LD指令為起點的電路塊找出來，然后根據兩個電路塊后面的指令確定其相互關系。

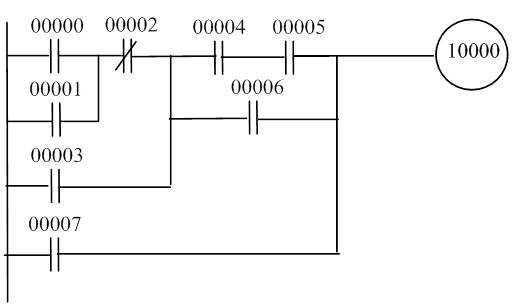

① 圖所示。
